Telenot HiFire Anleitung

Verbindung von der Telenot HiFire mit der Wartungsbox​

Technische Daten​

EigenschaftWert
ZentralentypTelenot-HiFire
SchnittstelleRS232
Stromversorgung24 V

Auch bei HiFire V2 können wir jetzt die Meldungen der Anlage auslesen.

Spannungsversorgung (Direkt)​

  • Anschluss Zentrale: braunes Kabel an 24-V-Ausgang und weißes Kabel muss an GND angeschlossen werden (vgl. Abb. 1)

  • Verbinden Sie die 2 Drähte auf der anderen Seite mit einem Stecker, um diese an die Box anzuschließen. Braunes Kabel = 12-24 V und weißes Kabel = ground (vgl. Abb. 2)

Stromanschluss Zentrale Abbildung 1: Stromanschluss Zentrale

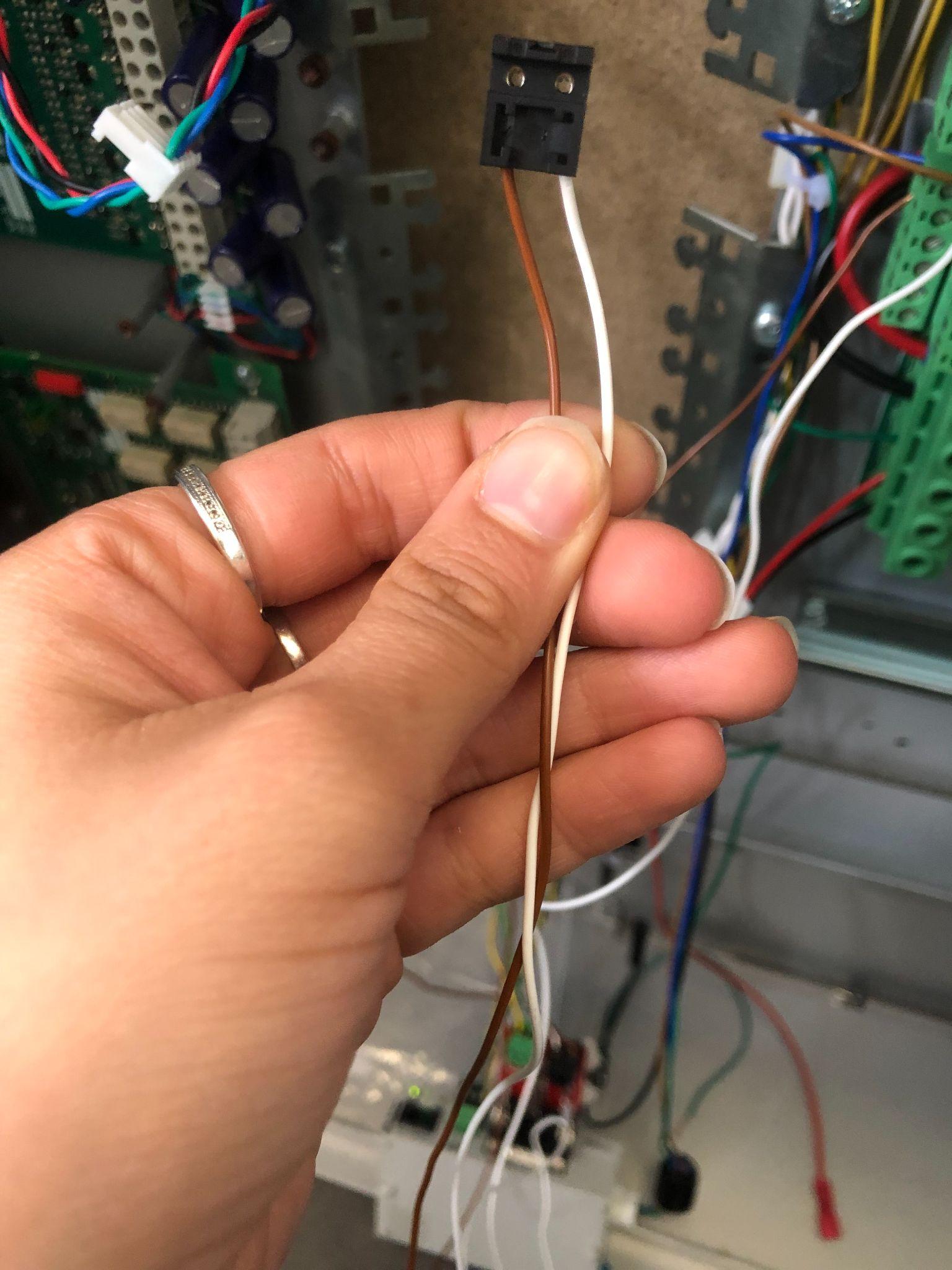

Stecker für Wartungsbox Abbildung 2: Stecker für Wartungsbox

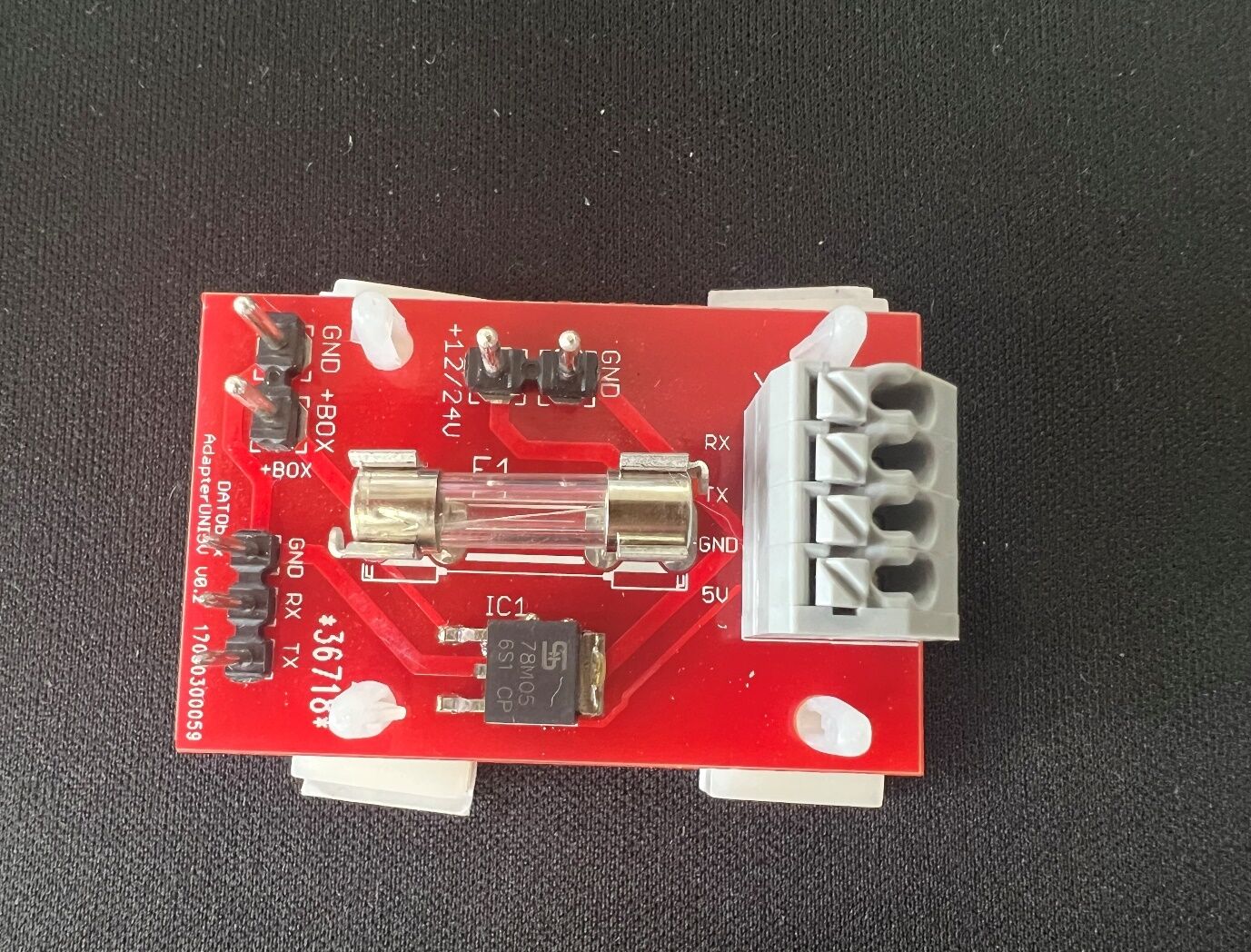

Adapterplatine Spannungsstecker Abbildung 3: Adapterplatine Spannungsstecker (Zentrale) schwarz eingekreist

Datenanschluss RS232 (Direkt)​

Unterschiedliche Hardwarevarianten und Stecker:

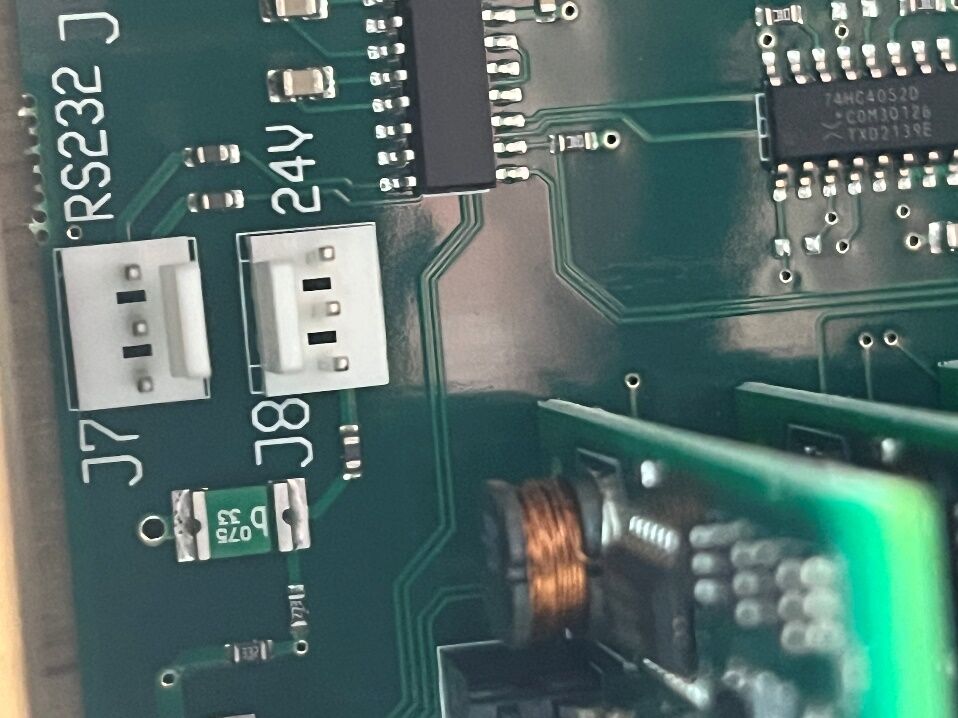

Schnittstelle Daten 1 Abbildung 4: Schnittstelle Daten

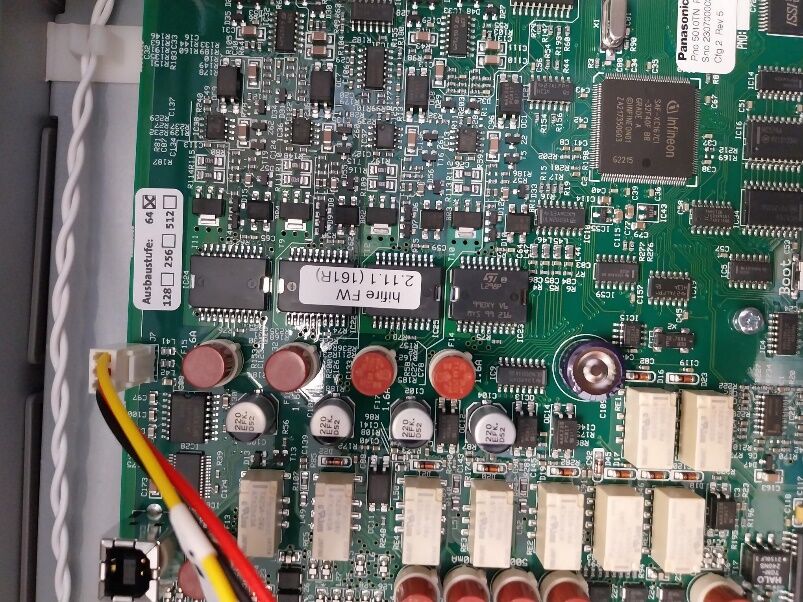

Schnittstelle Daten 2 Abbildung 5: Schnittstelle Daten

  • Verbinden Sie, wie im Bild zusehen, die 3 Drähte unter Beachtung der Farben mit dem UNI-Adapter (von links nach rechts: schwarz, rot, gelb) sowie die Spannungsversorgung. (vgl. Abb. 5 und 6)

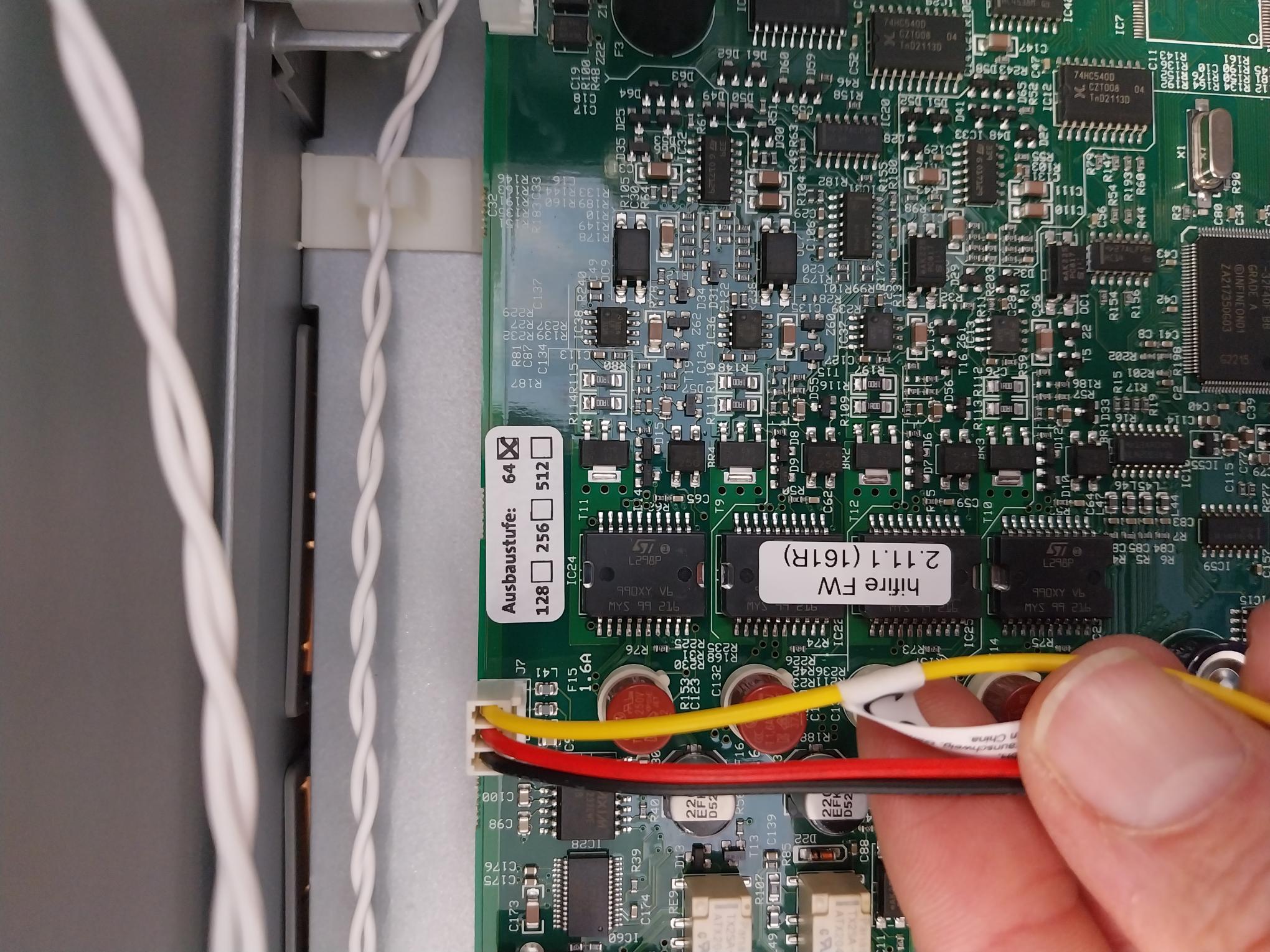

Schnittstelle Daten von oben Abbildung 6: Schnittstelle Daten (von oben nach unten: gelb, rot, schwarz)

  • Der RS232 (vgl. Abb. 4) Ausgang ist dauerhaft angeschaltet und muss nicht manuell angeschaltet werden.

  • Wenn man ein Kabel abstecken möchte, müssen keine weiteren Schritte mehr beachtet werden

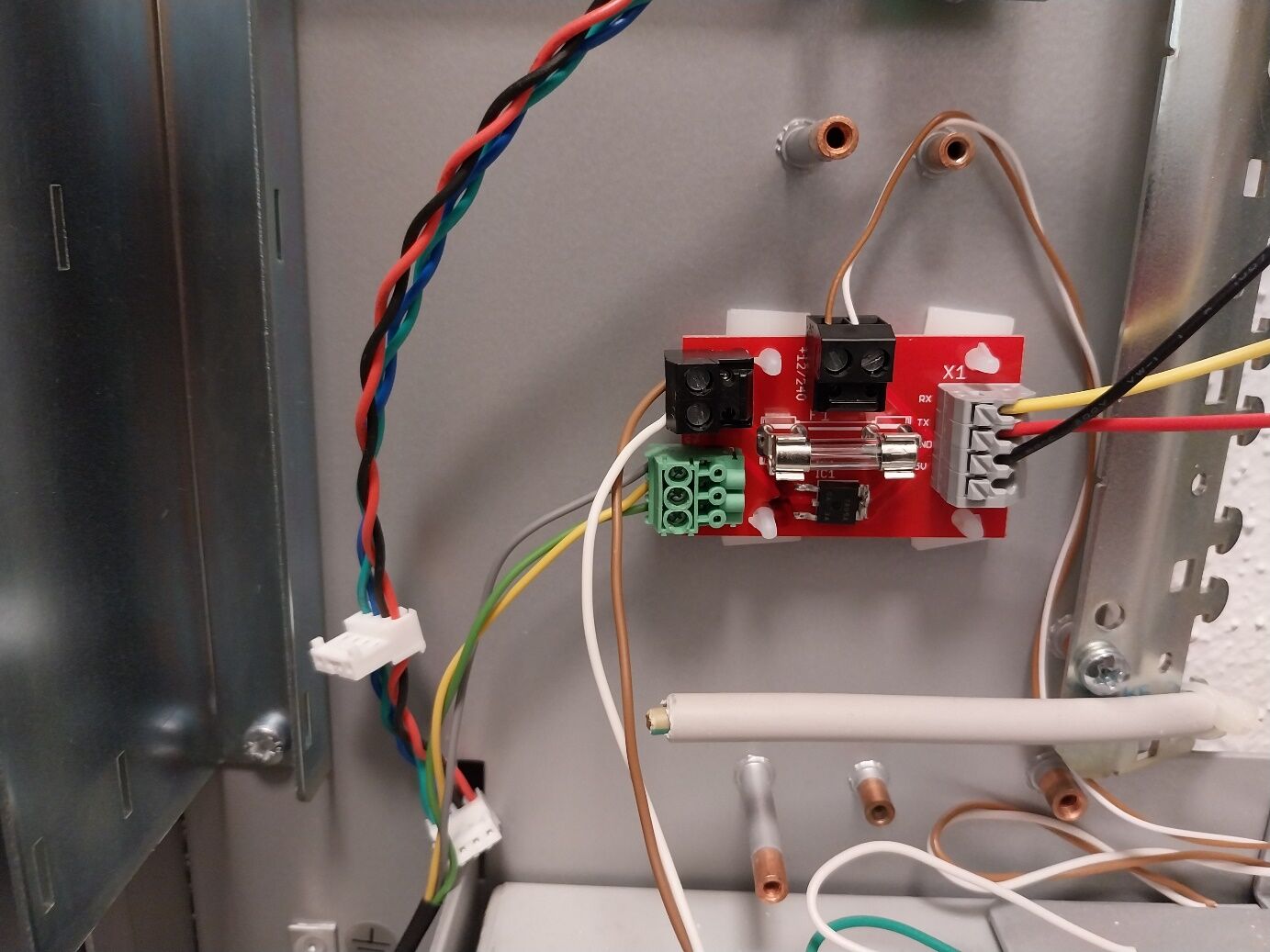

Adapterplatine Datenanschluss Abbildung 7: Adapterplatine Datenanschluss

Web Server-Setup​

Allgemeine Konfiguration​

Führen Sie die folgenden Schritte nacheinander aus, wie das folgende Foto zeigt:

  • Webserver
  • Hardware-ID: C102B

Ändern Sie in den Gateway-/EBLnet-Einstellungen folgende Einstellungen:

  • Gateway-Typ: EBLTalk
  • EBL Talk Einstellungen: COM-Port

Stellen Sie als Nächstes die COM-Port-Einstellungen ein:

  • Baudrate: 9600
  • Datenbits: 8
  • Parität: Kein
  • Stoppbits: 1

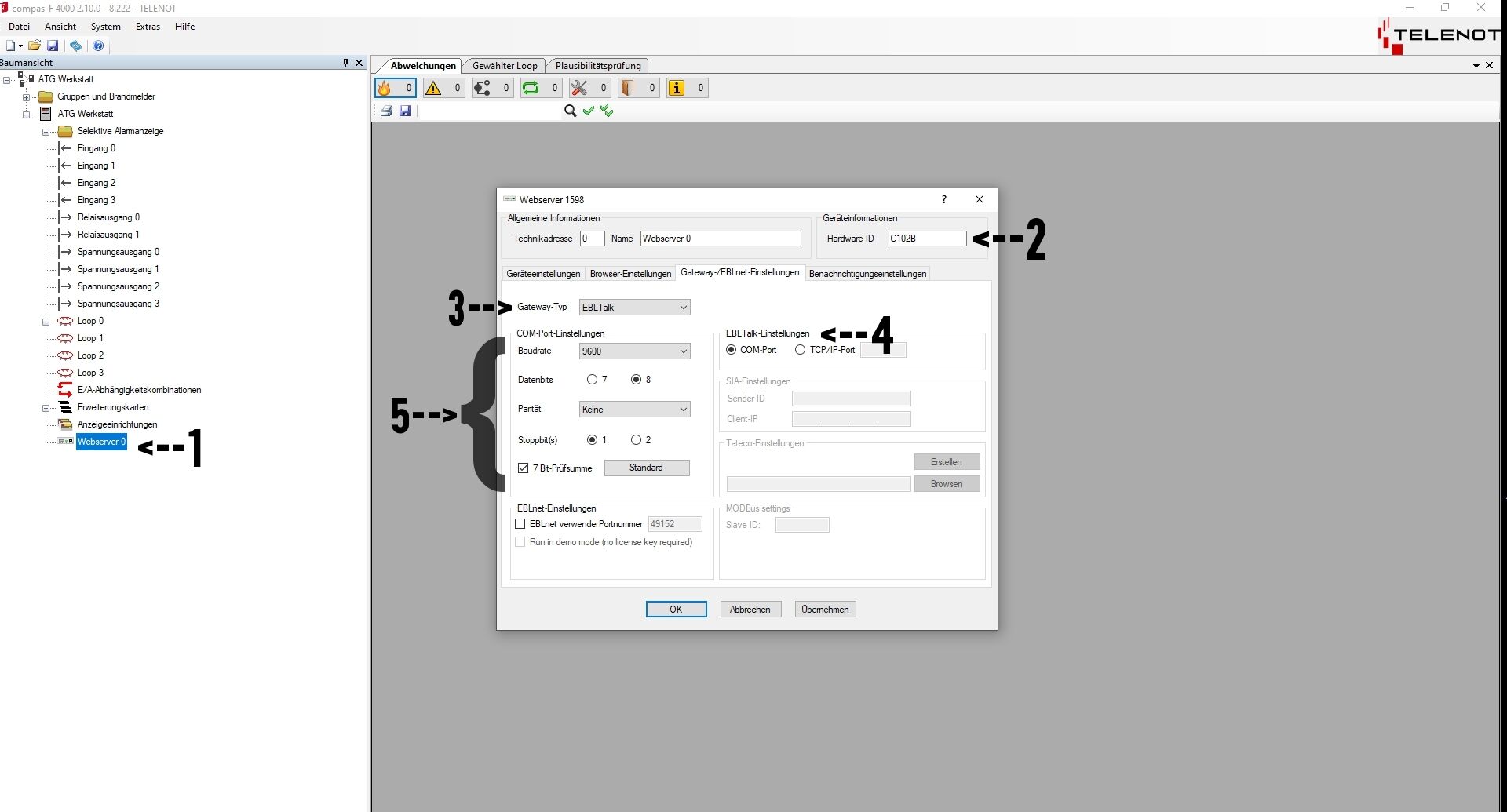

WebServer Konfiguration

Verbindung vom Webserver mit der Telenot HiFire​

  • Grün ---> RX
  • Gelb ---> TX
  • Grau ---> Masse

Verbindung vom Webserver mit der Wartungsbox​

  • Der Webserver hat einen DB9-Port. Um die Wartungsbox mit dem Webserver zu verbinden, benötigt man also einen RS232-DB9-Adapter (1A-Sicherung), wie auf folgendem Foto zusehen ist:

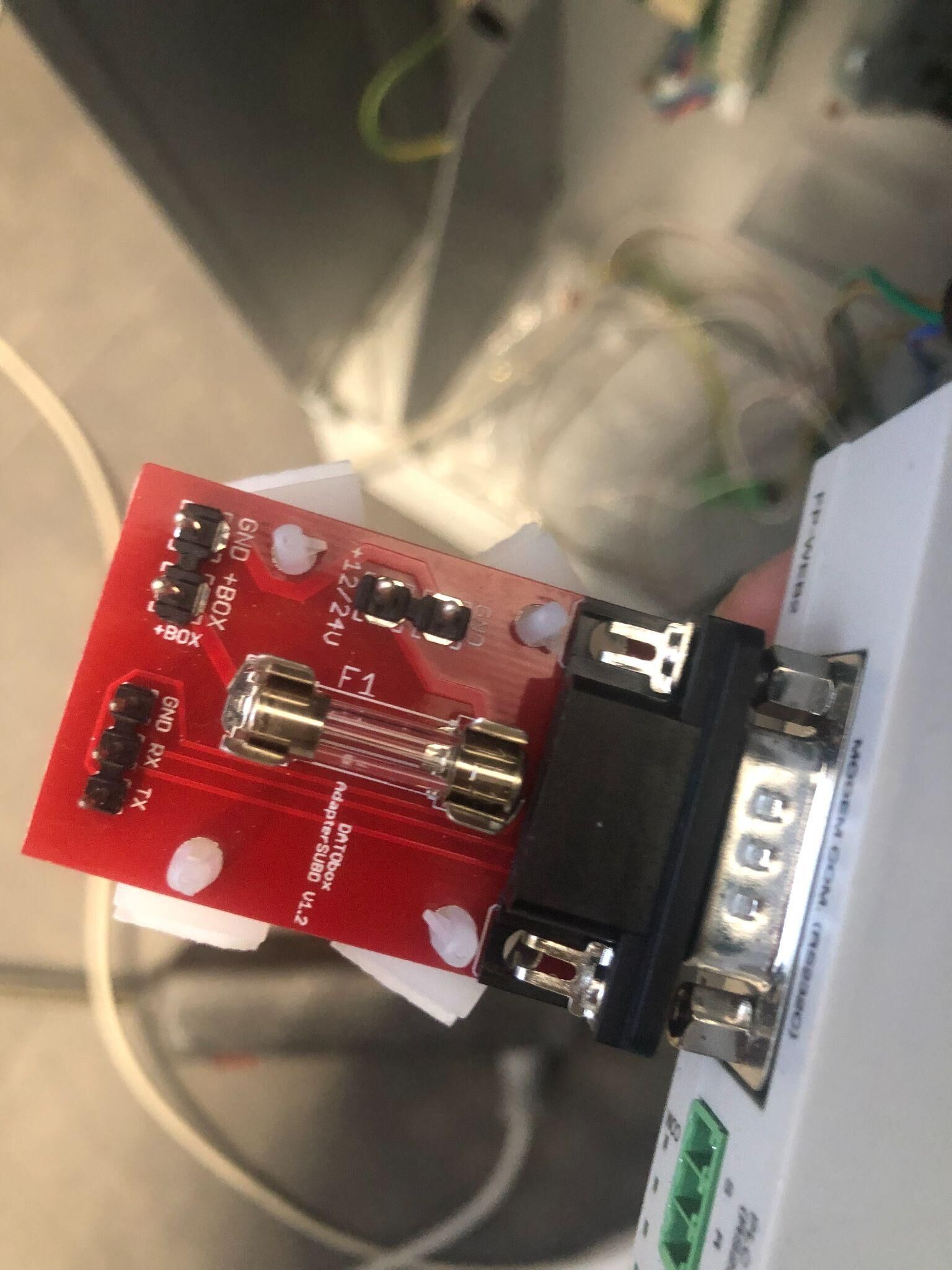

Adapter SUBD V1.2

Spannungsversorgung (WebServer)​

Telenot und J3 Konnektor​

  • Verbinden Sie den Anschluss Nr. 3 und Anschluss Nr. 4 mit den 2 separaten Drähten.

  • Anschluss Nr. 3 ist ein 24-V-Ausgang und Anschluss Nr. 4 muss an GND angeschlossen werden.

  • Verbinden Sie die 2 Drähte auf der anderen Seite mit einem Stecker.

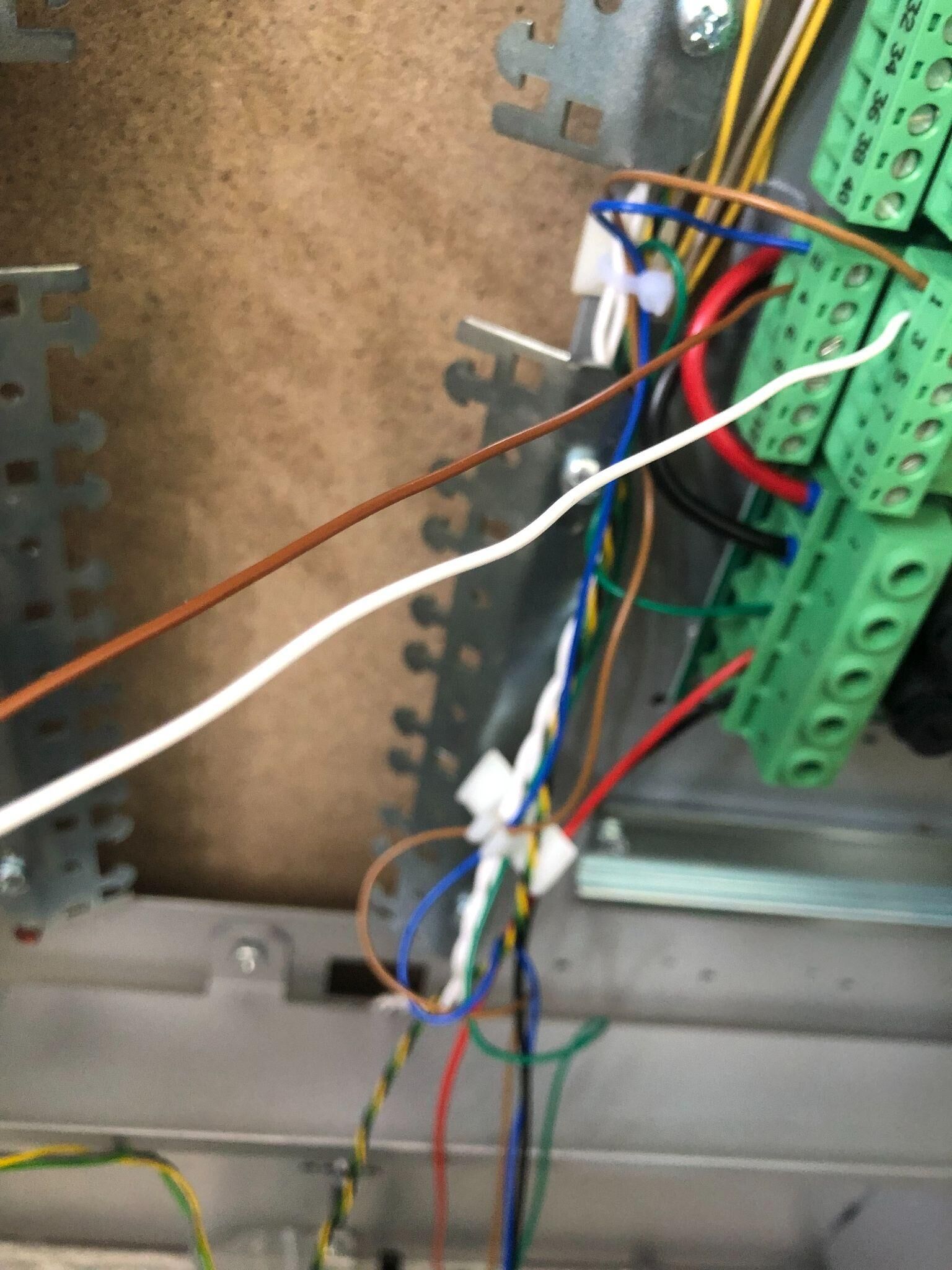

Anschluss Detail 1 Anschluss Detail 2

  • Verbinden Sie den Anschluss mit dem RS232-DB9-Adapter.

  • Die DB9-Schnittstelle wird mit dem Webserver verbunden, während die RS232-Schnittstelle mit der Wartungsbox verbunden wird, wobei folgendes zu beachten ist:

  • Weiß ---> +Box

  • Braun ---> Masse

  • Grün ---> RX

  • Gelb ---> TX

  • Grau ---> Masse

Sobald die „Telenot"-Zentrale eingeschaltet und die Wartungsbox angeschlossen ist, leuchtet der Bildschirm auf.

Das Foto unten zeigt die Verbindung vom Webserver zu der Telenot HiFire. Wenn man nun die Wartungsbox anschließen möchte, müssen keine weiteren Schritte mehr beachtet werden.

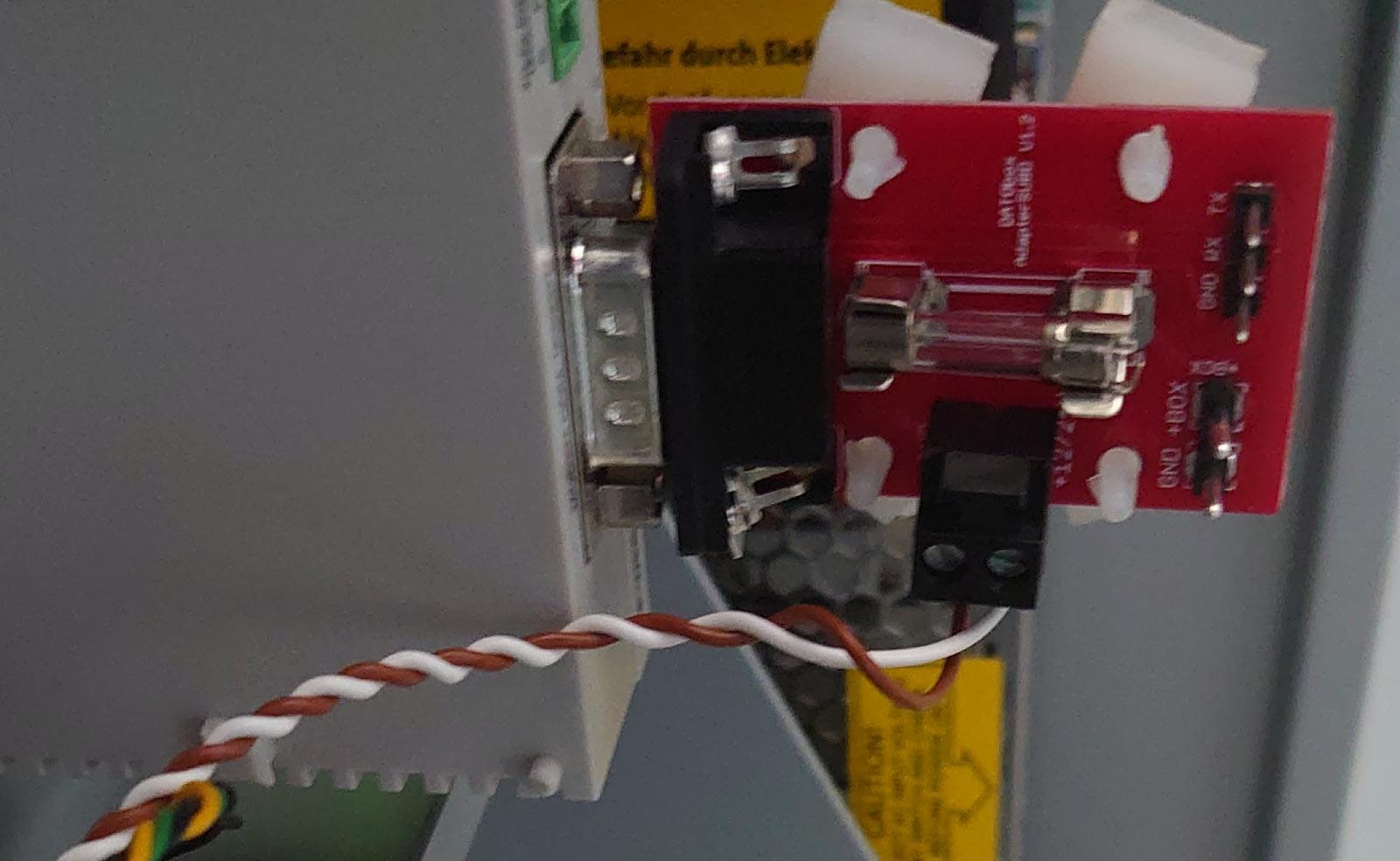

WebServer zu Telenot HiFire Verbindung​

Siehe auch: Wartungsbox-Anleitung | Support & FAQ
