ABI 1500 – Anschluss und Einlesen

So schließen Sie die Wartungsbox an eine ABI-1500-Zentrale an und lesen die Melderdaten in die BMAcloud ein.

Die Uni5V-Adapterplatine ist für die dauerhafte Montage an der RS232-Schnittstelle (GLT) gedacht. Zur Wartung stecken Sie die Wartungsbox nur noch auf die freien Stecker auf.

EigenschaftWert
ZentralentypABI-1500
SchnittstelleRS232 (GLT)
Stromversorgung Adapter5 V (Uni5V)

1. Voraussetzungen für die Inbetriebnahme​

Ziel: Alles bereitlegen, bevor Sie an der Anlage arbeiten.

Mitbringen/ bereithalten​

BenötigtBemerkung
Uni5V-Adapterplatinedauerhaft an RS232 / GLT montiert
Wartungsboxmobil oder stationär
Datenstecker (3-polig, grün) + Stromstecker (2-polig, schwarz)zur Box
Laptop mit MCProWininkl. aktuellem Projekt

An der Box prüfen​

  • Box eingeschaltet und betriebsbereit
  • Protokoll / Anlagentyp: ABI-1500 (immer der Zentralentyp)
  • Box- und App-Version: immer auf dem neuesten Stand halten (Mindestversionen werden laufend aktualisiert; feste Versionsnummer hier bewusst nicht genannt)
Hinweis

Das Konzept der Wartungsbox sieht vor, dass die Platine dauerhaft in der Anlage verbleibt. Der Anschluss-Schritt muss nur einmalig an der Zentrale vorgenommen werden.

2. Anschluss Adapter und Wartungsbox​

Ziel: Box korrekt am Uni5V-Adapter verdrahten.
Fertig wenn: Beide Stecker sitzen fest, Pinbelegung stimmt mit der Tabelle überein.

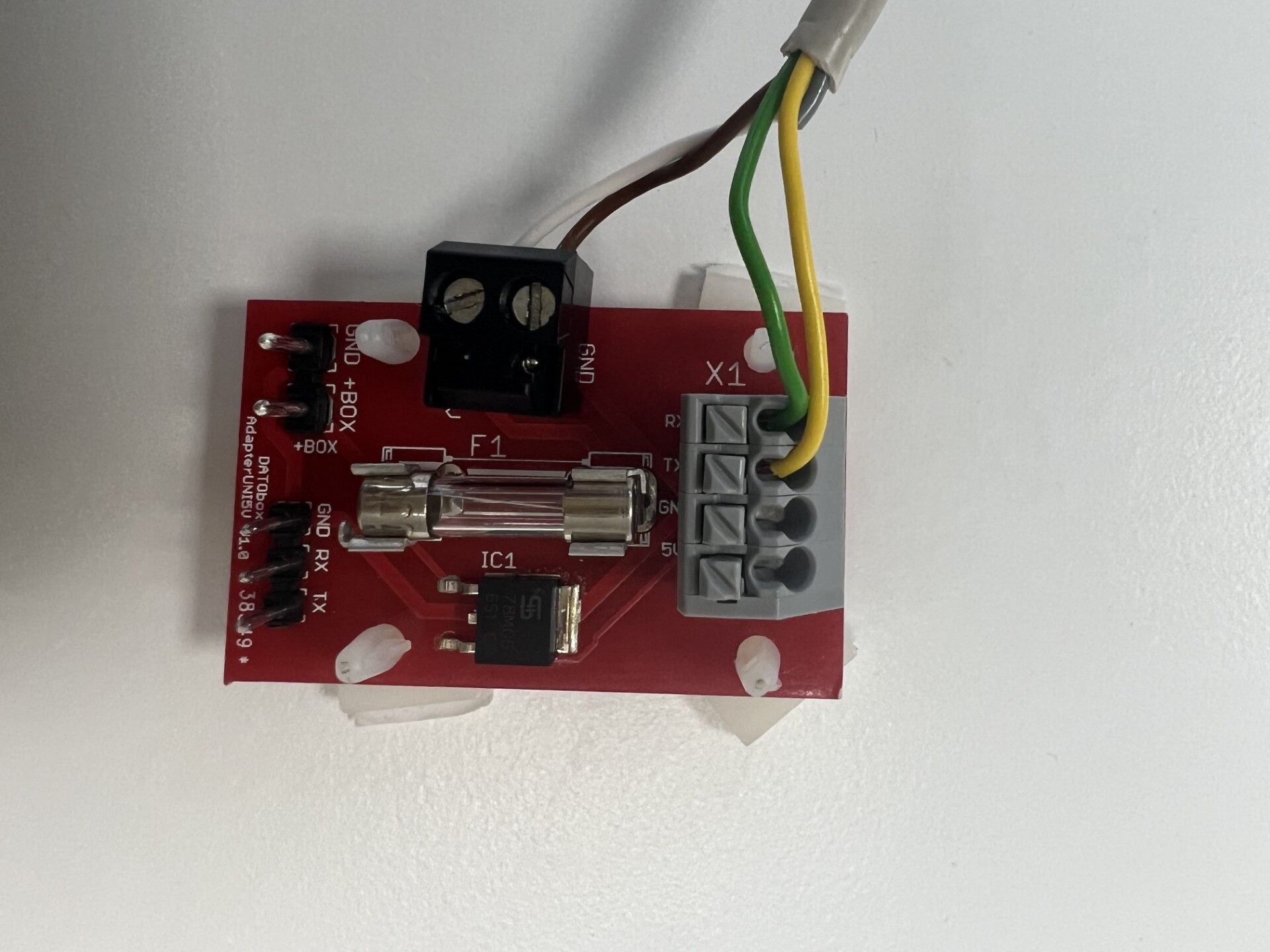

  1. Legen Sie die Uni5V-Adapterplatine bereit (Anschlussseite zur Box sichtbar). Adapter Uni5V mit angesteckten Steckern von Wartungsbox

  2. Stecken Sie den Datenstecker (3-polig, grün) auf die Stiftleiste GND – RX – TX.

    Pin / AderFarbe (Standard)Belegung
    GNDGrauMasse
    TXGelbDaten von der Wartungsbox zur BMZ
    RXGrünDaten von der BMZ zur Wartungsbox

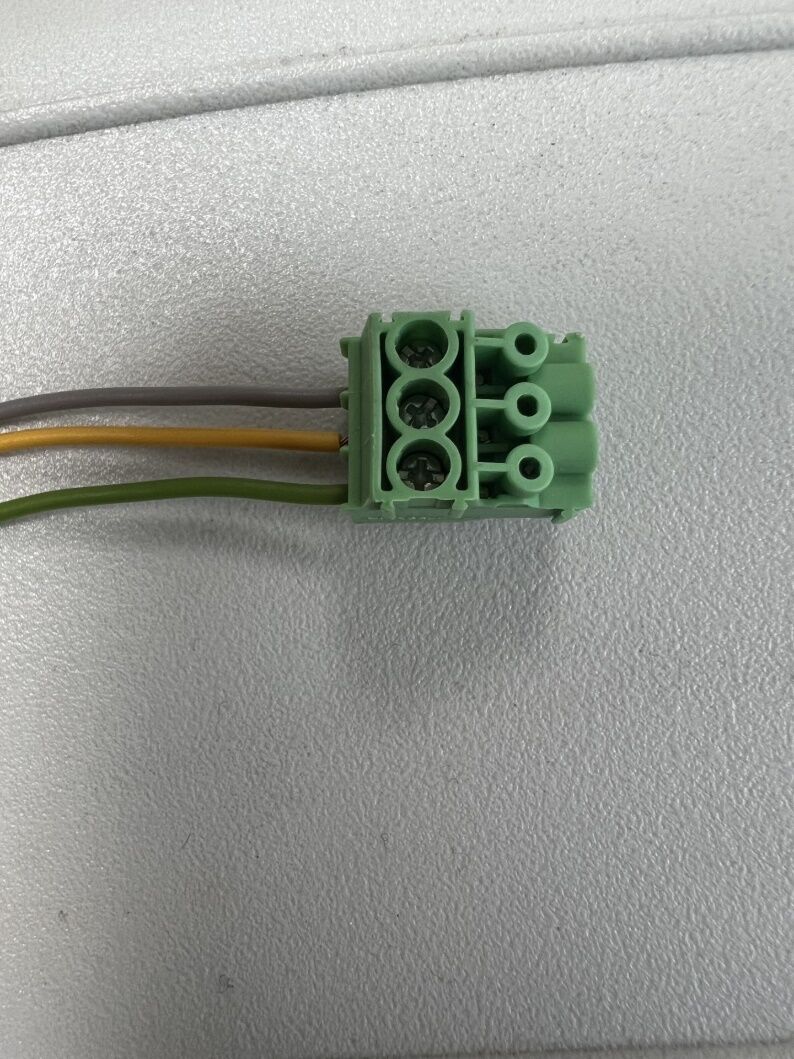

    Grüner dreiadriger Stecker der Wartungsbox mit Kabeln

  3. Stecken Sie den Stromstecker (2-polig, schwarz) auf die Stiftleiste GND + BOX.

    Pin / AderFarbe (Standard)Belegung
    0 VBraunGround (GND)
    +Weiß6 bis 40 V

    Schwarzer zweiadriger Stecker der Wartungsbox mit Kabeln

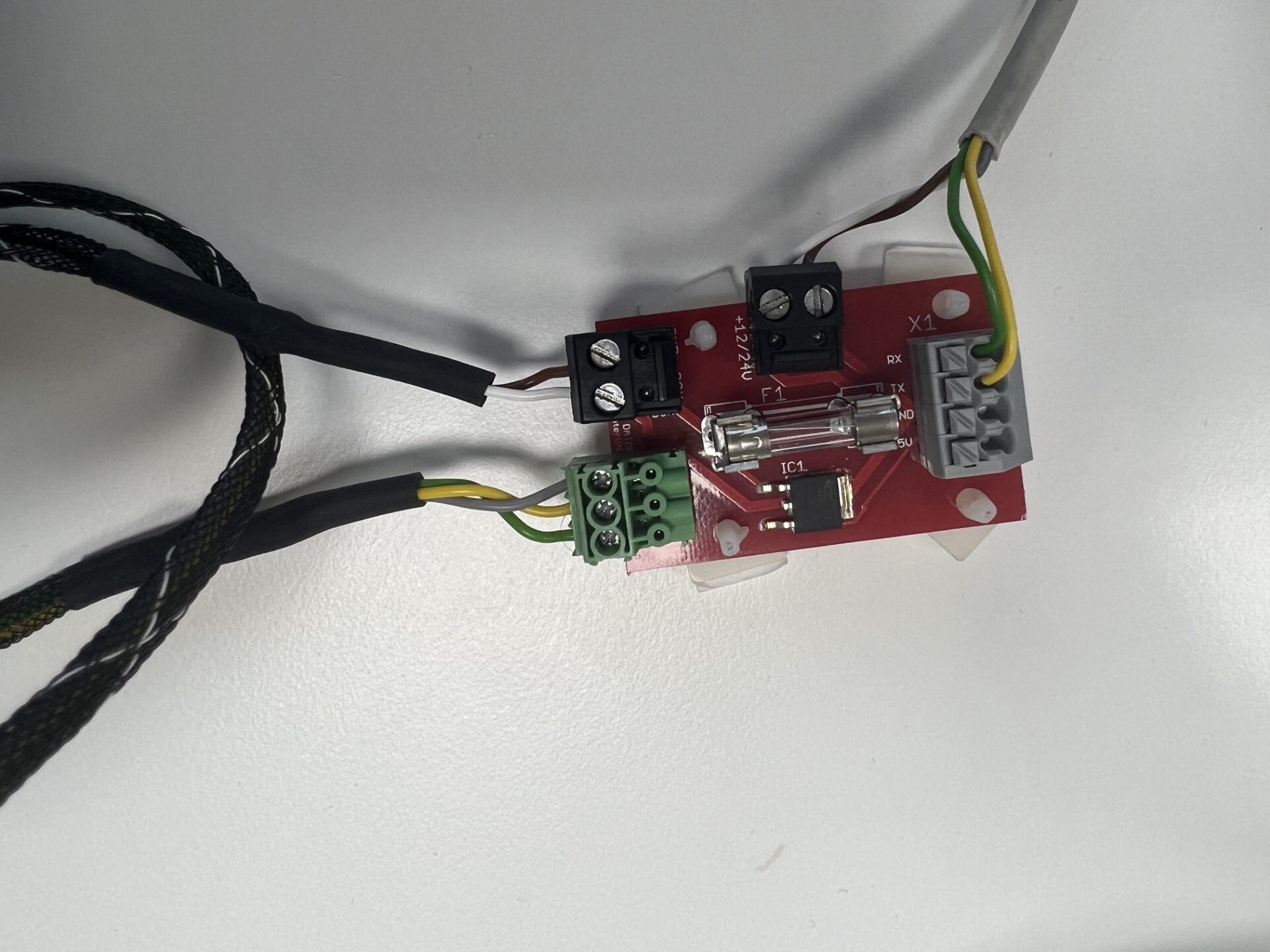

  4. Kontrolle: Beide Stecker sitzen fest auf der Adapterplatine. Adapterplatine mit eingesteckten Wartungsbox Steckern

Achtung

Vertauschte Adern = keine oder gestörte Kommunikation. Bei Abweichung von der Standardfarbe nach Pin / Beschriftung verdrahten, nicht nur nach Farbe.

3. Anschluss Adapter und Zentrale​

Ziel: Uni5V-Adapter an der RS232-Schnittstelle der ABI 1500 montieren.
Fertig wenn: Platine sitzt fest, Datenleitung (RX/TX) ist verdrahtet, Box hat Versorgung, physischer Anschluss ist abgeschlossen.

Die Uni5V-Platine kann mit Klebefüßen an einer freien Stelle im Gehäuse befestigt werden. Verbindung über Uni5V-Adapter mit der RS232-Schnittstelle.

Hinweis

Anschluss der Wartungsbox an die Zentrale kann spannungslos oder unter Spannung erfolgen (Hot-Plug für Daten und Strom mit passender Steckeraufnahme). Für die dauerhafte Erstmontage der Adapterplatine dennoch sorgfältig und nach Pinbelegung verdrahten.

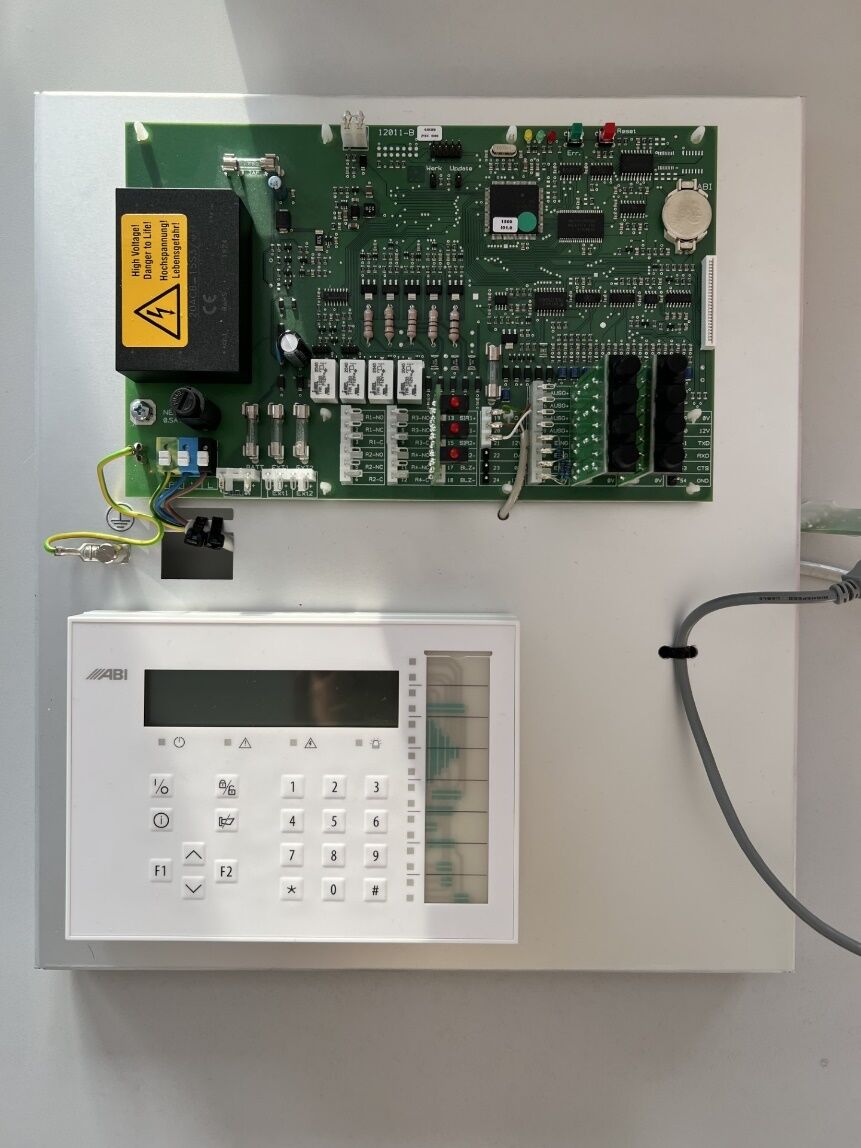

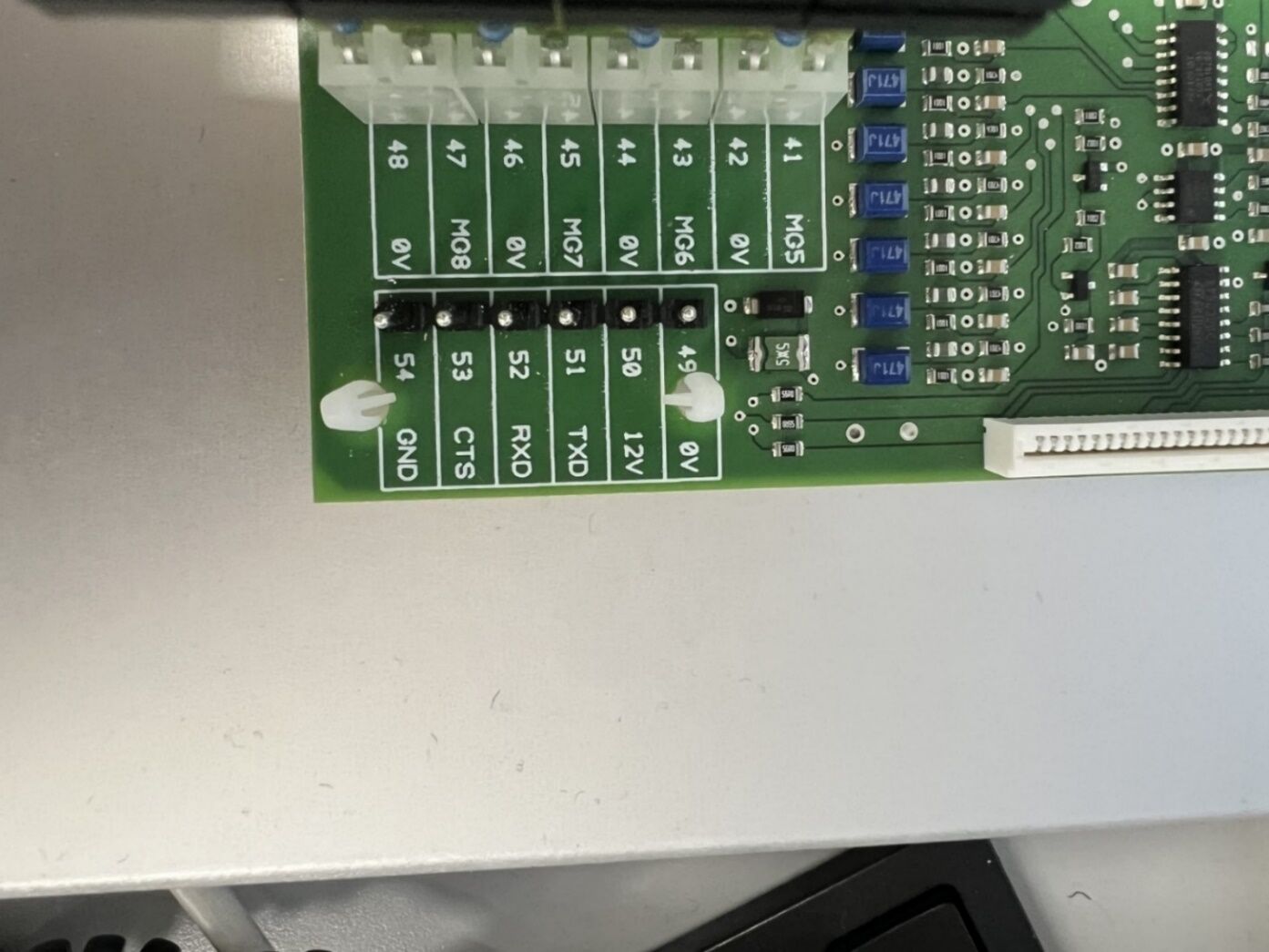

  1. RS232-Schnittstelle an der Zentralplatine lokalisieren. ABI 1500 Brandmeldezentrale Oberseite RS232 Schnittstelle Stiftleiste der ABI 1500 Zentralplatine
  2. Adapterplatine verdrahten:
    • schwarzen Stecker an der Stiftleiste GND 12–24 U
    • graue Klemme an der Stiftleiste RX – TX – GND – 5U

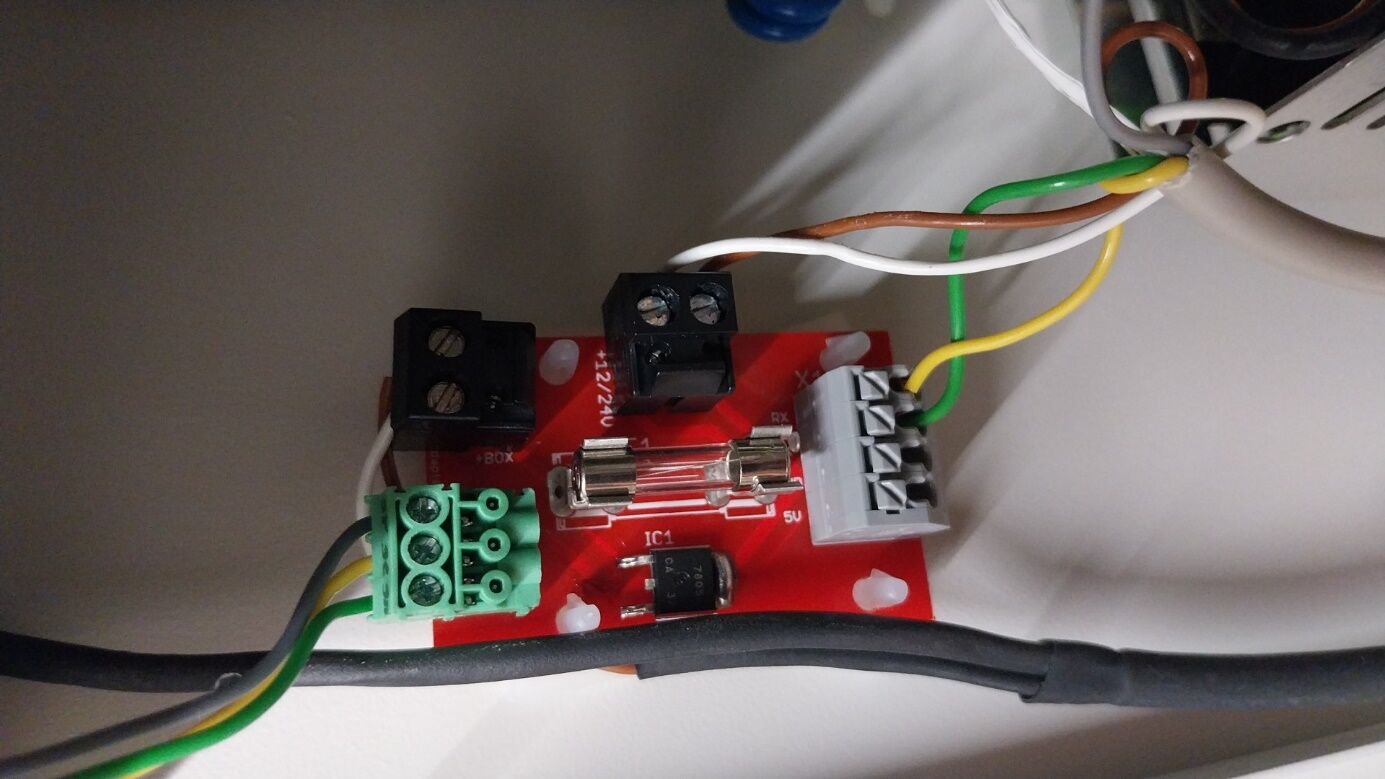

  3. Für die Datenverbindung mit der Zentrale sind nur zwei Adern nötig: grün = TX, gelb = RX. Die Adern für GND und 5U werden an der RS232 nicht gebraucht (GND ist bereits über 0 V in der Anlage und mit der Wartungsbox verbunden). Adapterplatine Kabel verbunden mit RS232 Stiftleiste

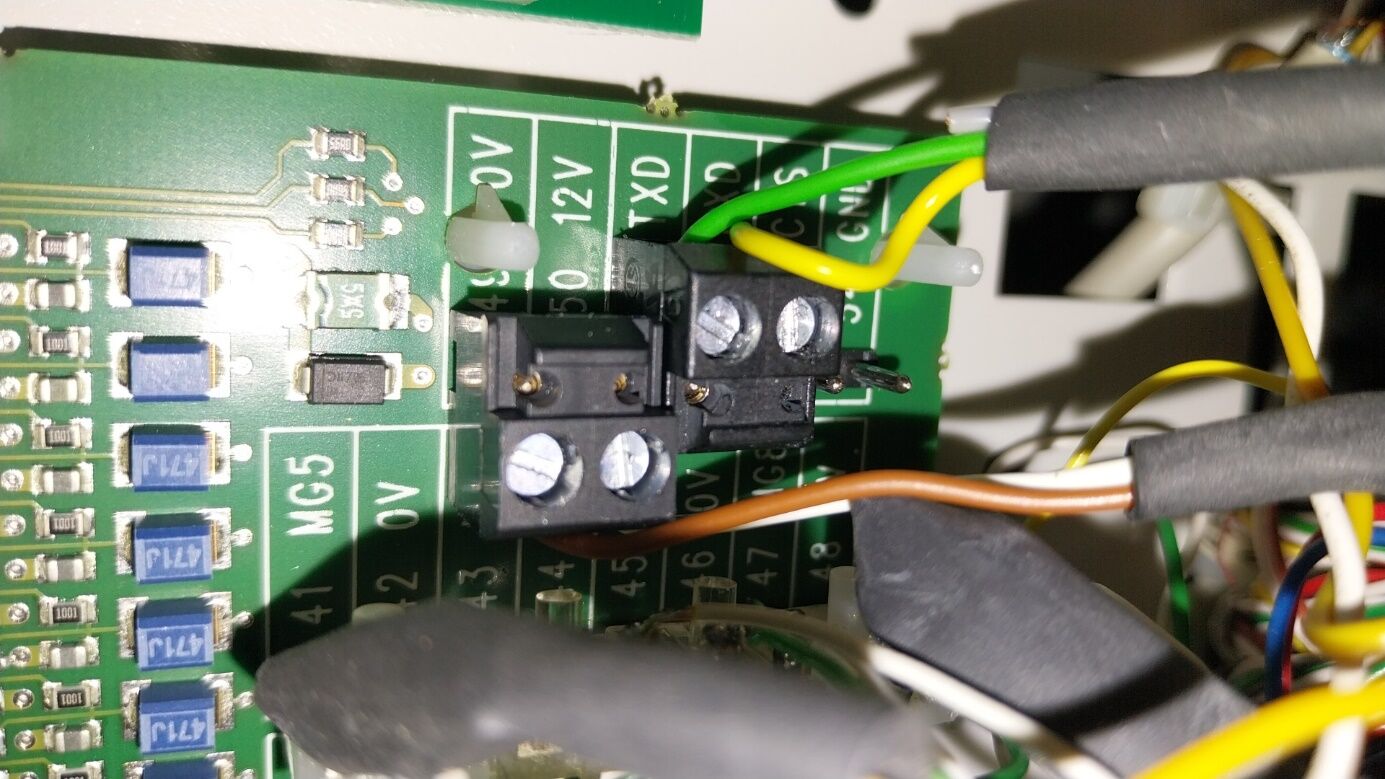

  4. Kabelende an die RS232-Schnittstelle stecken. Adapter Kabelende angebracht an RS232 Schnittstelle

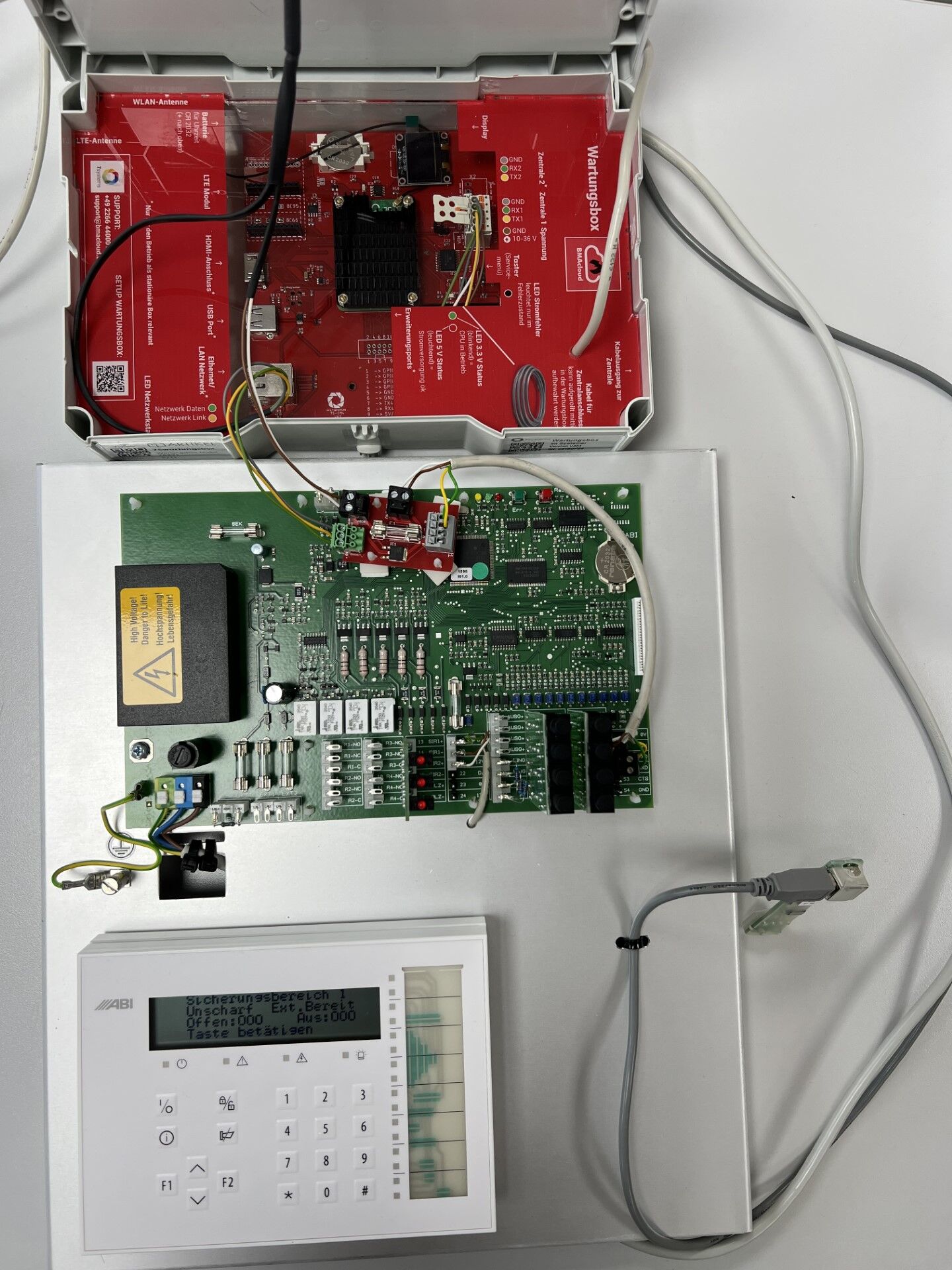

  5. Übersicht montierter Anschluss (Box – Adapter – Zentrale): Anschluss Wartungsbox mit Adapter an ABI 1500 Zentrale

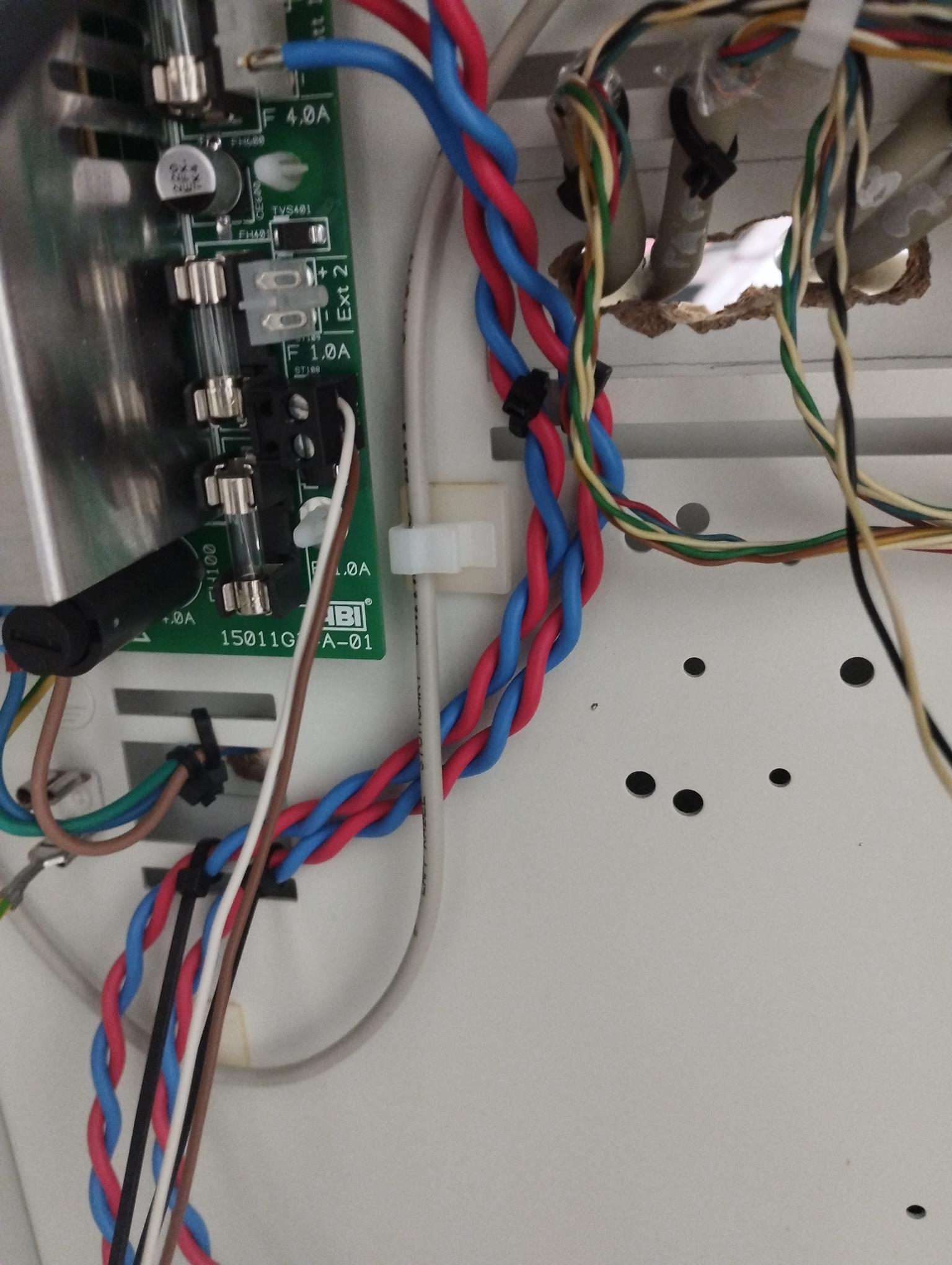

  6. Versorgung / Netzteil der Zentrale prüfen. Stromanschluss und Netzteil der ABI Brandmeldezentrale

Alternative: Anschluss über USB-Programmierstecker​

An manchen ABI-Zentralen wird statt der RS232-GLT der Anschluss für den USB-Programmierstecker genutzt. Ablauf analog, Lage der Steckerleiste:

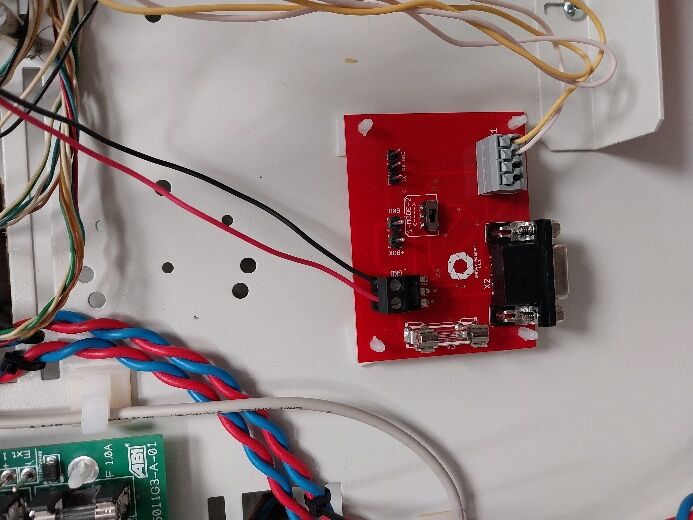

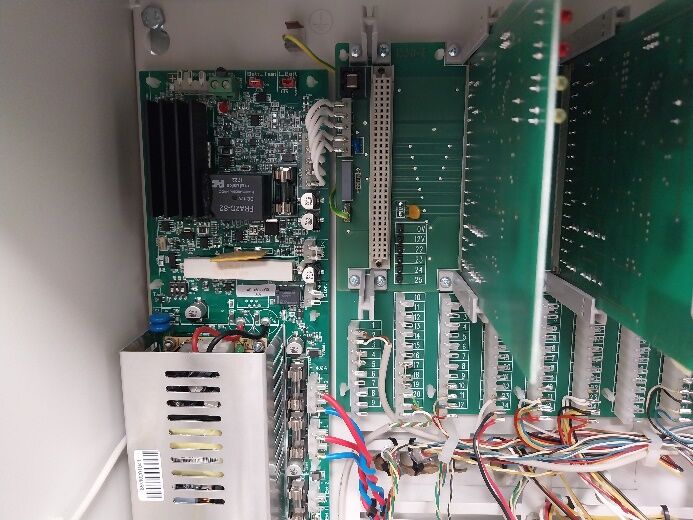

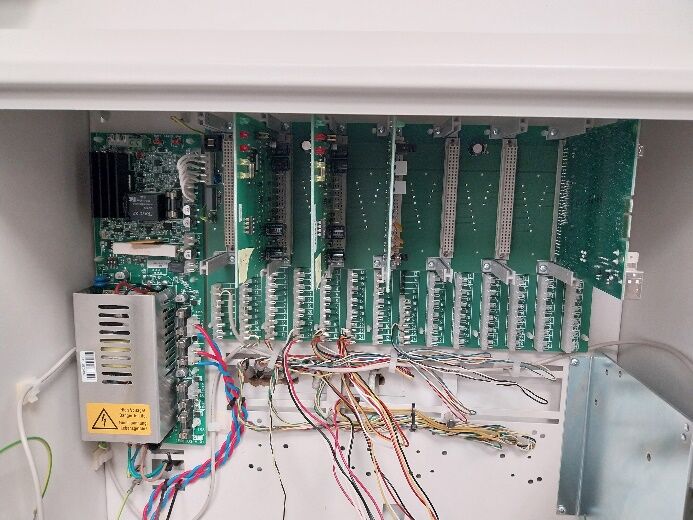

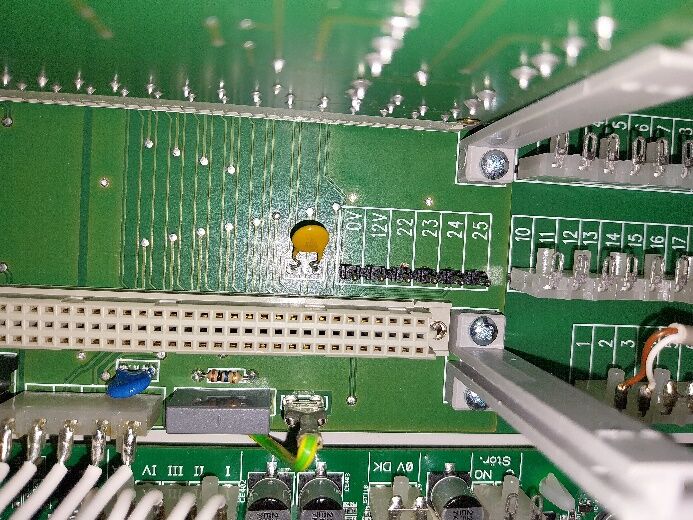

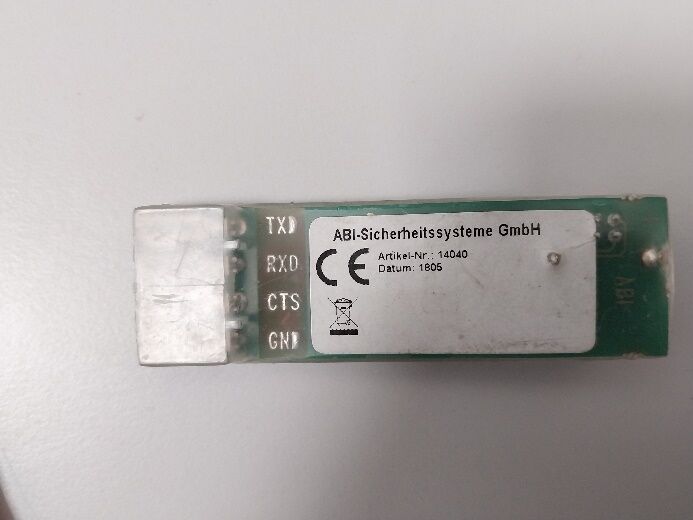

Platine UNI5V+ Adapter in ABI Zentrale montiert Blick in ABI Zentrale mit entfernter CPU-Karte links Detailblick auf leeren Sockel der fehlenden CPU-Karte Steckerleiste für USB Programmierstecker Anschluss Programmierstick Beschriftung mit TX und RX Kennzeichnung

Kurzprüfung vor der Programmierung

  • Uni5V-Adapter fest montiert / verdrahtet
  • Daten- und Stromstecker der Box korrekt (Kap. 2)
  • An der RS232 nur RX und TX verdrahtet (kein zusätzliches GND/5U nötig)
  • Box ist an / Display leuchtet

4. Programmierung der Zentrale​

Ziel: V.24-Schnittstelle in MCProWin so parametrieren, dass die Wartungsbox Daten empfängt.
Fertig wenn: Parameter wie in der Abbildung gesetzt und in die Zentrale übernommen.

  1. MCProWin öffnen.
  2. Pfad: Parameter → System → Schnittstellen → Übersicht → Cpu → V.24.

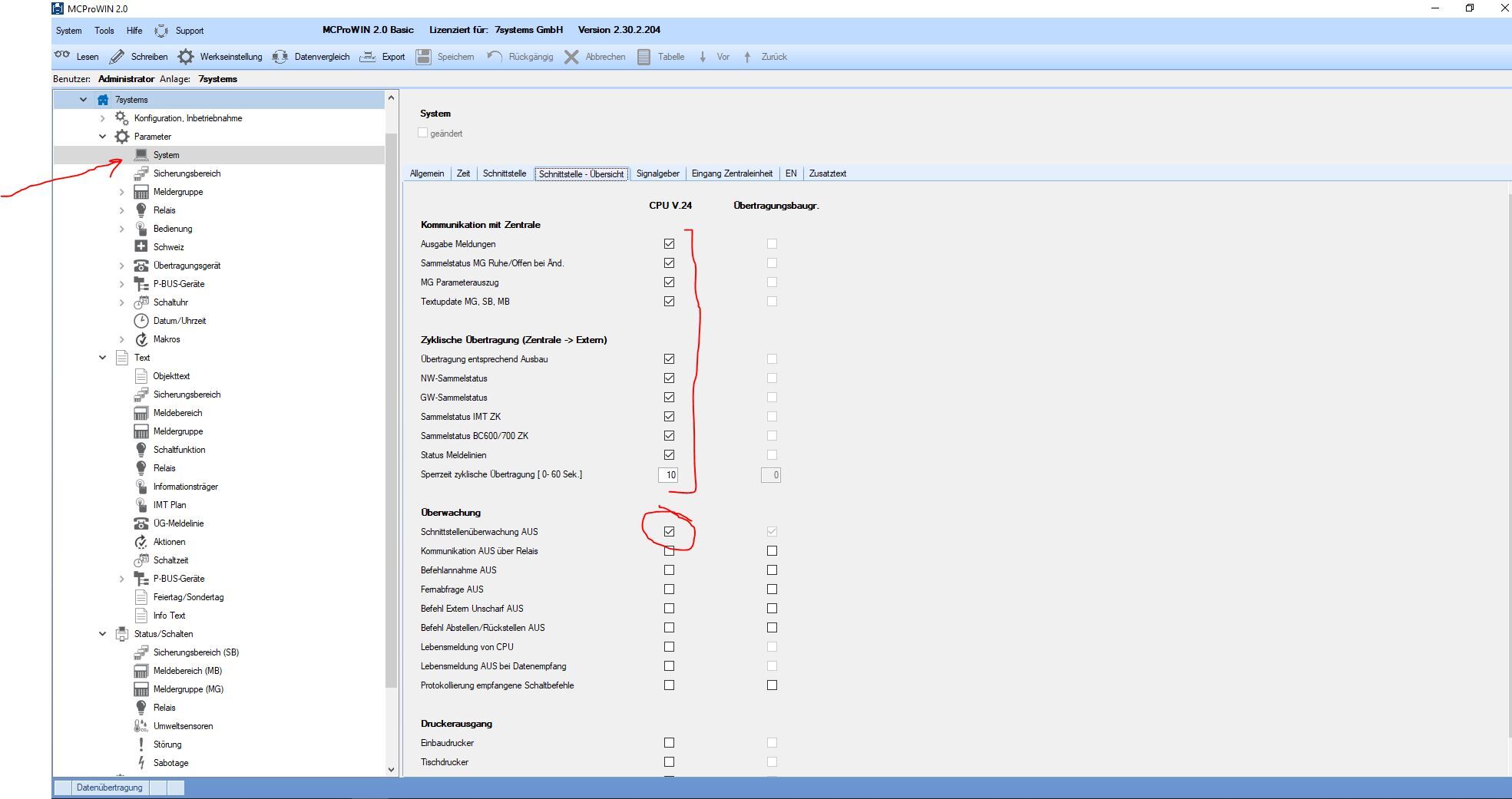

  3. Felder wie in der Abbildung ankreuzen / einstellen. MCProWin V.24 Schnittstelle Parameter Einstellung
Hinweis

Ohne korrekte V.24-Parametrierung kommt keine Kommunikation zur Box zustande – auch bei richtigem Hardwareanschluss.

5. Melder-Datei exportieren und in die Cloud importieren​

Ziel: Programmierung aus MCProWin als CSV exportieren und in die BMAcloud laden.
Fertig wenn: Upload ohne rote Kreuze, Melder unter Grunddaten sichtbar.

5.1 Kommunikationstest und Parameter lesen​

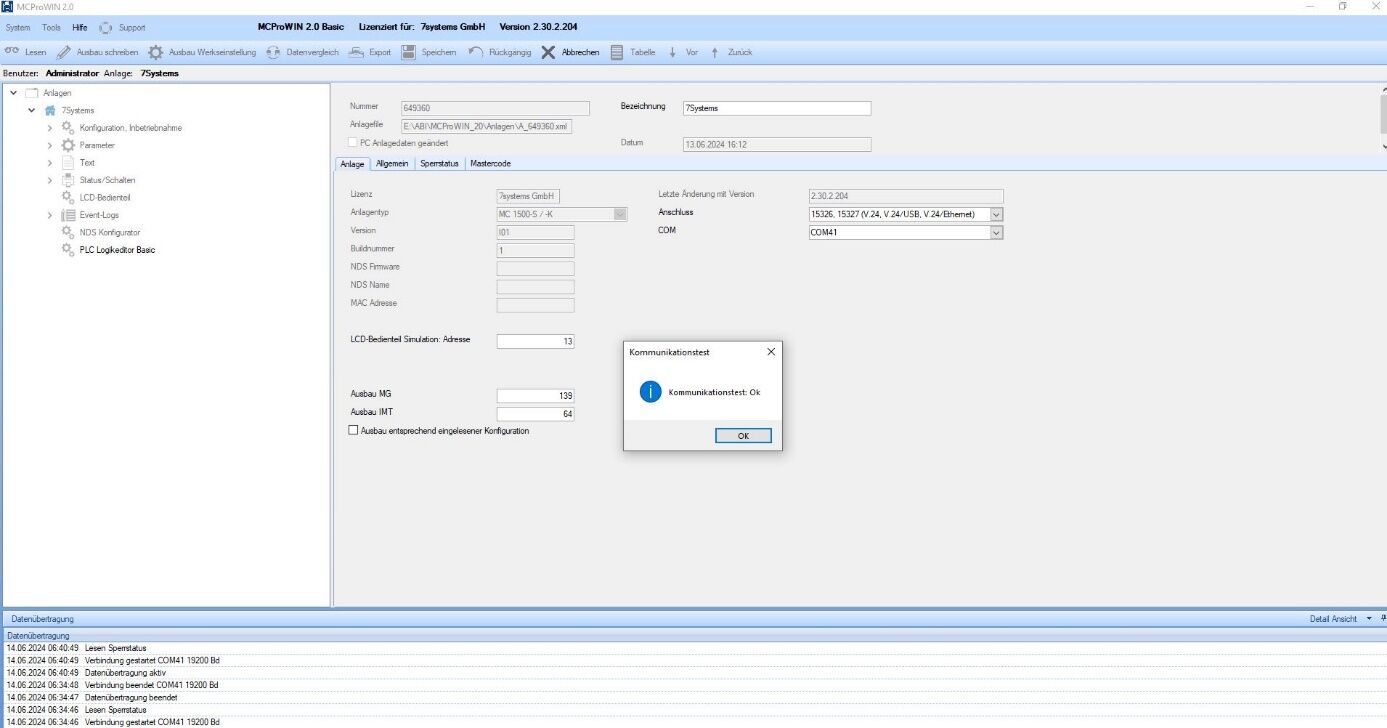

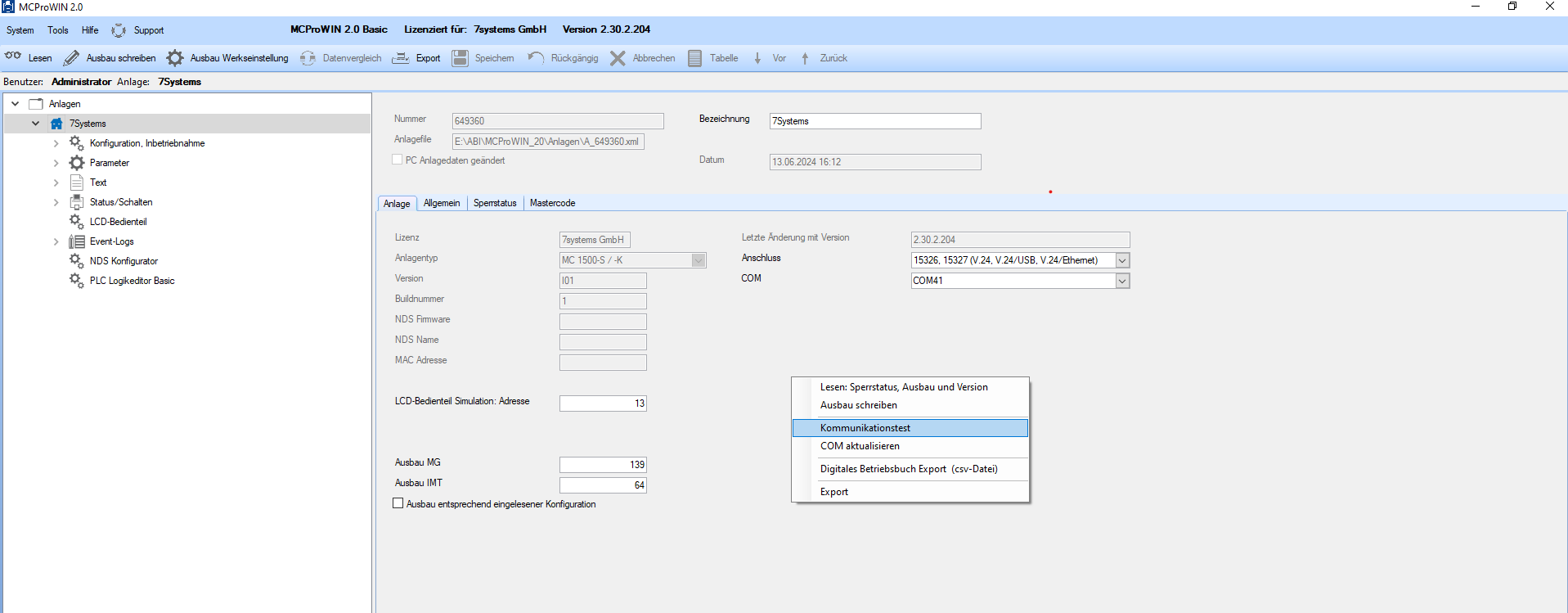

  1. MCProWin öffnen, Anlage auswählen und per Rechtsklick Kommunikationstest starten. Kommunikationstest starten Kommunikationstest Ergebnis

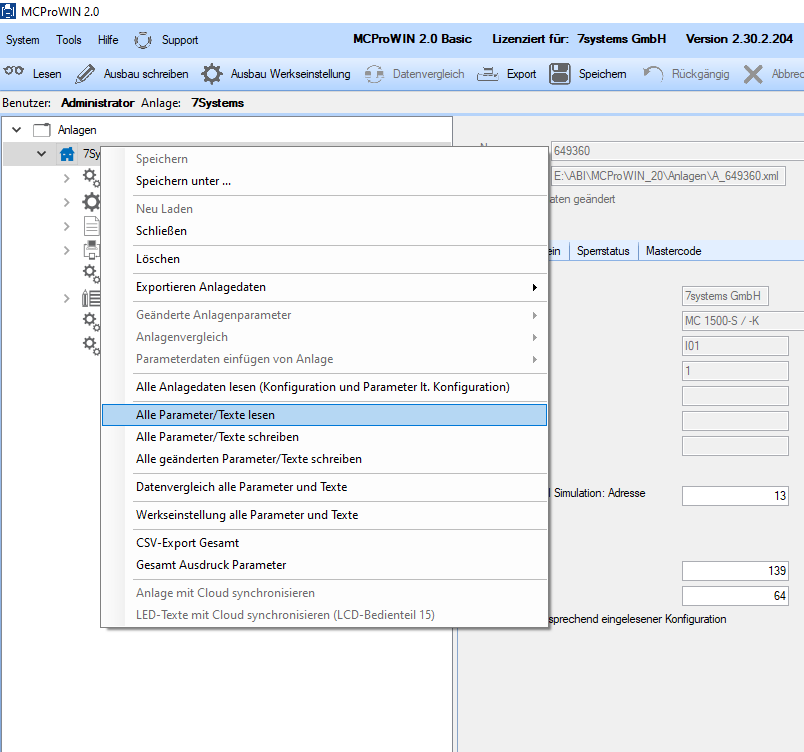

  2. Wenn der Kommunikationstest OK anzeigt: Anlagename mit Rechtsklick → Alle Parameter/Texte lesen wählen. Dieser Vorgang kann 5 bis 10 Minuten dauern. Alle Parameter/Texte lesen

5.2 CSV-Export​

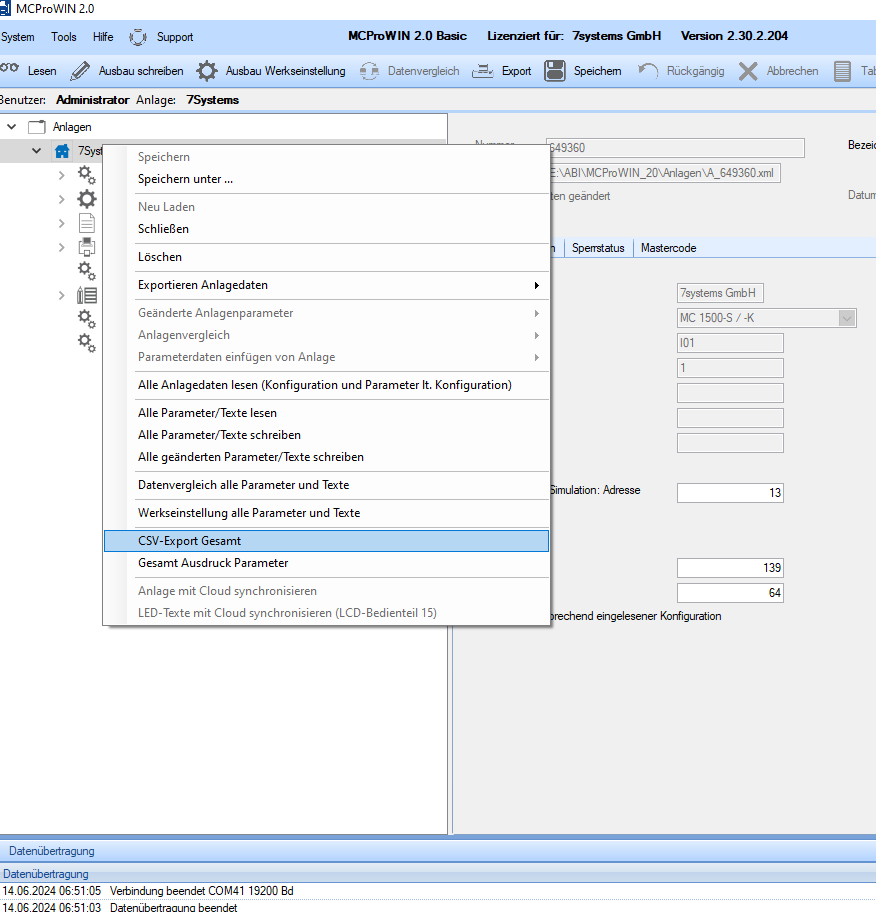

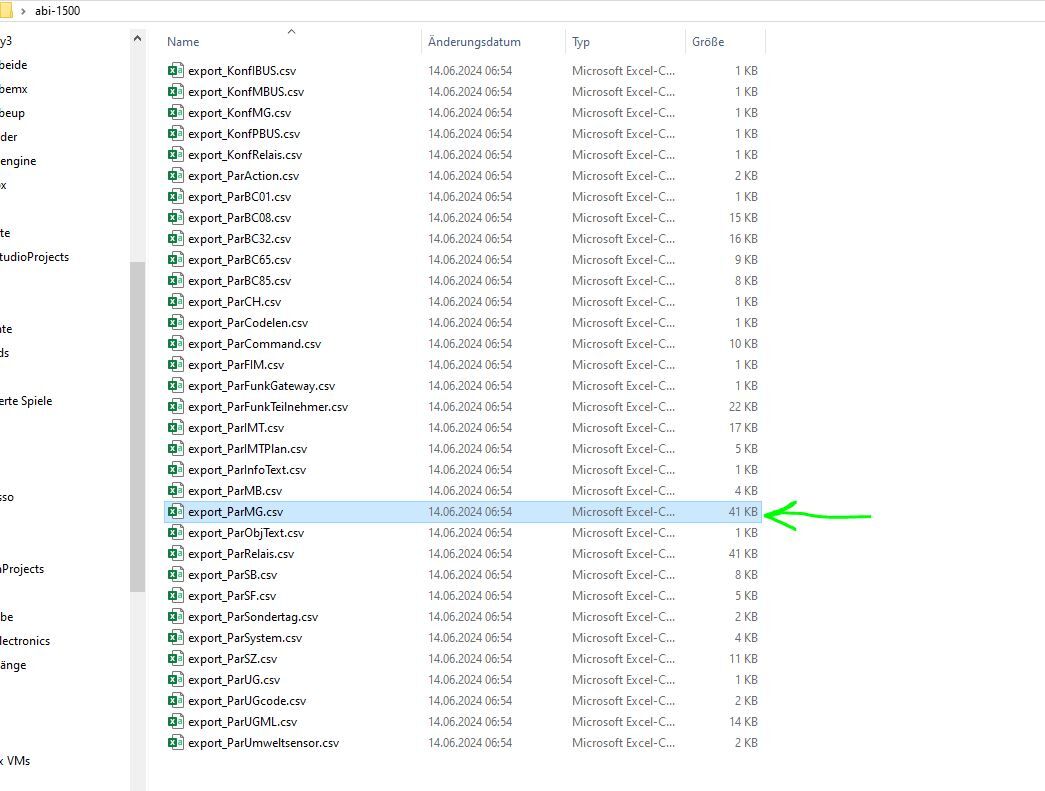

  1. CSV-Export insgesamt wählen. Die Dateien sollten in einem zuvor angelegten Ordner landen. CSV-Export insgesamt Exportierte CSV-Dateien

Erwartete Dateien: CSV-Export insgesamt aus MCProWin.

5.3 Import in die BMAcloud​

  1. CSV-Datei unter Dateien in die BMAcloud hochladen und einlesen.

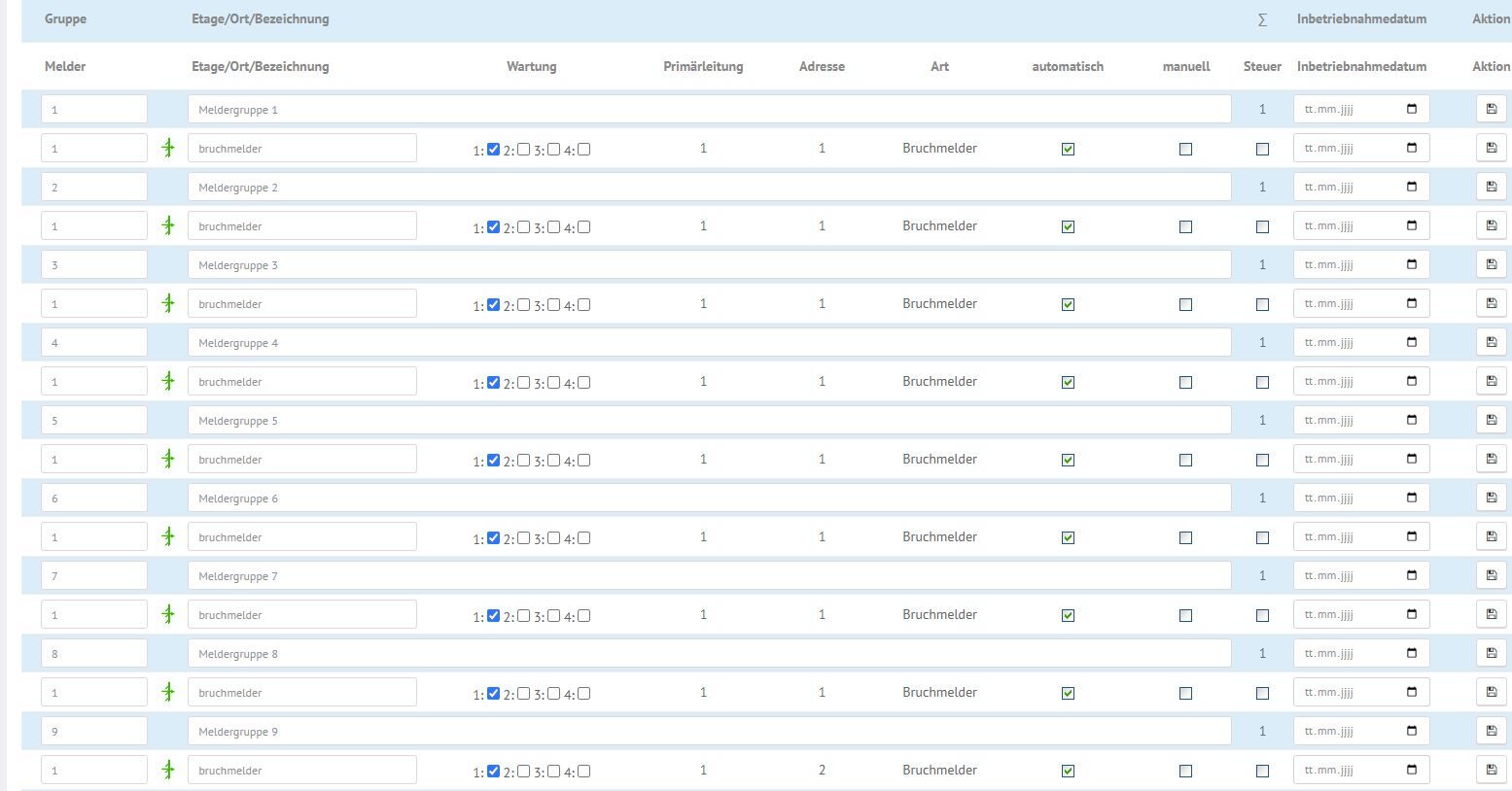

  2. Kontrolle unter Grunddaten → Melder. Grunddaten Melder nach Import

Kurzprüfung

  • Kommunikationstest OK
  • Parameter/Texte vollständig gelesen
  • Keine Datei mit rotem Kreuz
  • Melder unter Grunddaten sichtbar

6. Hinweise und Fehlerbehebung​

Typische Fehler​

SymptomHäufige UrsacheMaßnahme
Keine Daten an der BoxV.24 in MCProWin falsch parametriertKap. 4: Parameter wie Abbildung setzen
Keine Daten an der BoxRX/TX vertauscht oder falsch gestecktKap. 2–3: Pinbelegung prüfen
Keine Daten, Anschluss neuGND/5U fälschlich an RS232 mitverdrahtet oder fehlende VersorgungNur RX/TX an RS232; Stromstecker und Versorgung prüfen
Kommunikationstest fehlgeschlagenLaptop/Anlage nicht verbunden oder Parametrierung falschVerbindung und V.24 prüfen, Test wiederholen
Upload mit rotem KreuzÜbertragungs-/DateifehlerBetroffene Datei löschen und erneut hochladen
Melder fehlen nach ImportParameter/Texte nicht vollständig gelesenErneut „Alle Parameter/Texte lesen“, dann CSV-Export

Checkliste vor Verlassen der Anlage​

  • Adapter und Stecker fest und korrekt (dauerhaft montiert)
  • V.24-Parametrierung in MCProWin gesetzt
  • Box empfängt Daten / kommuniziert wie erwartet
  • Melderdateien in der BMAcloud eingelesen
  • Melder unter Grunddaten sichtbar

Wenn der Support helfen soll​

Bitte mitgeben:

  • Zentralentyp / Softwarestand MCProWin
  • Box-Version und Anzeige im Display
  • Foto vom Adapteranschluss (RS232 / Programmierstecker)
  • Was bereits geprüft wurde (V.24? RX/TX? Kommunikationstest?)
