CEAG – Anschluss und Einlesen

Anschluss an CEAG-Zentrale

Technische Daten

Eigenschaft	Wert
Zentralentyp	CEAG
Schnittstelle	RS232
Protokoll	SM3
Stromversorgung	12 Volt

Zum Anschluss an den Zentralentyp CEAG wird folgendes benötigt:

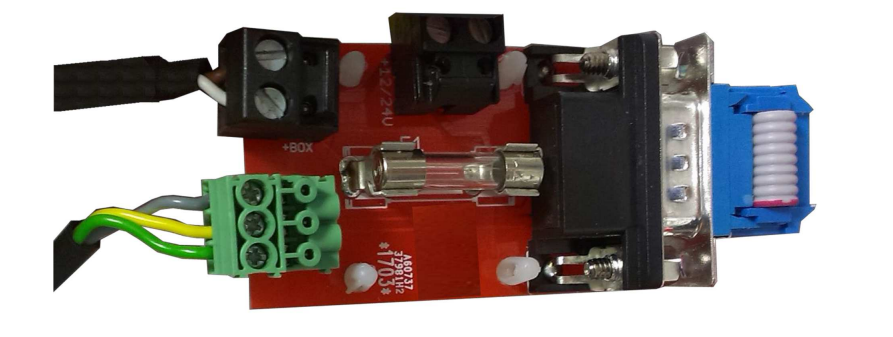

• SUB-D Adapterplatine
• SM3-Modul

Verkabelung

• Die SUB-D Adapterplatine wird mit einem seriellen Kabel an die RS232-Schnittstelle des SM3-Moduls angeschlossen.
• Auf der Längsseite: Anschluss von 12 Volt und GND.
• Gegenüber der SUB-D Seite befindet sich der Anschluss für die Wartungsbox.

⚠️ Die Farbkodierung der Verkabelung ist in folgender Grafik dargestellt:

• Das SM3-Modul wird direkt mit RX und TX Pins der Zentrale verbunden.
• Auch das SM3-Modul benötigt 12V und GND.

Weitere Hinweise

Bitte beachten Sie auch die Anleitung zum Anschluss des SM3-Moduls!

Schritte zum Einlesen mit Siteinstaller

1. Starten Sie die Software 'Siteinstaller' mit Administratorrechten
2. Öffnen Sie die Projektdatei und wählen Sie in der Objektstruktur links das entsprechende Projekt aus.
3. Klicken Sie oben links auf „Datei“ und dann auf „Liste“.
4. Klicken Sie anschließend auf „Liste erzeugen“.
5. Ein Internetbrowser öffnet sich mit einem .html-Dokument.
6. Speichern Sie diese Datei mit Rechtsklick > „Speichern unter“ lokal ab.
7. Laden Sie die gespeicherte Datei in die BMAcloud hoch und lesen Sie sie dort ein.

---

Siehe auch: Wartungsbox-Anleitung | Support & FAQ
