Telenot Complex – Anschluss und Einlesen
So schließen Sie die Wartungsbox an eine Telenot-Complex-Zentrale an und lesen die Melderdaten in die BMAcloud ein.
Die Verbindung erfolgt über einen Sub-D-Adapter an der RS232-Schnittstelle. Verlängerungskabel sind möglich. Die Box muss über den Sub-D-Adapter oder anderweitig mit Spannung versorgt werden.
1. Voraussetzungen für die Inbetriebnahme
Ziel: Alles bereitlegen, bevor Sie an der Anlage arbeiten.
Mitbringen / bereithalten
| Benötigt | Bemerkung |
|---|---|
| Sub-D-Adapter | Verbindung zur RS232-Schnittstelle |
| Wartungsbox | ab Boxgeneration 4 |
| Spannungsversorgung der Box | über Sub-D-Adapter oder extern |
| Optional: Verlängerungskabel | möglich |
| Laptop mit compasX | inkl. aktuellem Projekt |
| Zugang zur Tastatur der BMZ | für 1-Mann-Revision |
An der Box prüfen
- Box eingeschaltet und betriebsbereit
- Protokoll / Anlagentyp: Telenot Complex (immer der Zentralentyp)
- Boxgeneration mindestens 4
- Box- und App-Version: immer auf dem neuesten Stand halten
Anschluss erst möglich ab Boxgeneration 4.
2. Anschluss Adapter und Wartungsbox
Ziel: Box am Sub-D-Adapter anschließen und versorgen.
Fertig wenn: Box steckt fest am Adapter und hat Spannung.
- Wartungsbox an den Sub-D-Adapter anschließen.
- Versorgung der Box sicherstellen (über den Sub-D-Adapter oder anderweitig).
Die Box muss über den Sub-D-Adapter oder anderweitig mit Spannung versorgt werden.
3. Anschluss Adapter und Zentrale
Ziel: Sub-D-Adapter an der RS232-Schnittstelle der Complex-Zentrale anschließen.
Fertig wenn: Programmierkabel abgezogen, Adapter gesteckt, 1-Mann-Revision an der Tastatur gestartet, Melderbereiche scharf.

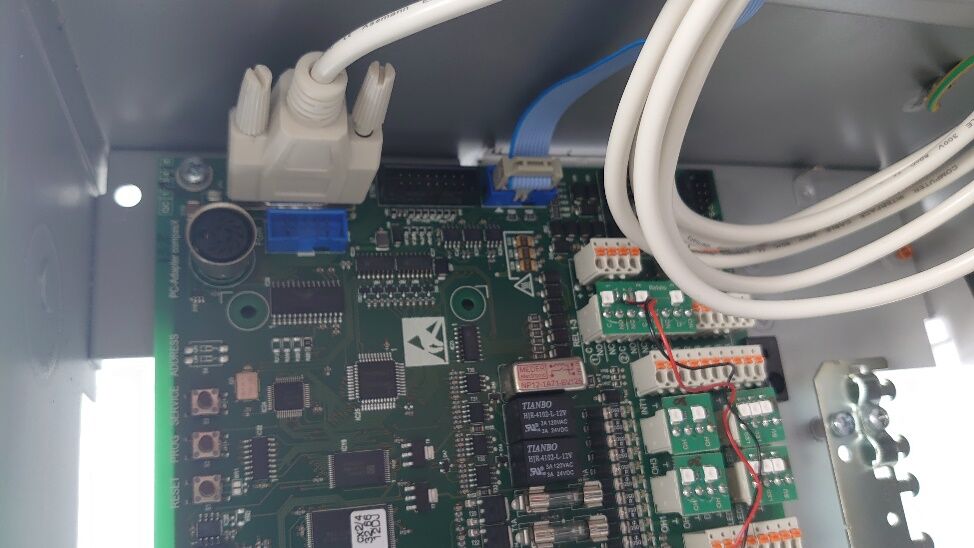

- Sub-D-Adapter an die RS232-Schnittstelle (PC-Adapter / Programmierschnittstelle) stecken.
- Programmierkabel abziehen, falls noch gesteckt.
- 1-Mann-Revision über die Tastatur starten (nicht über die Software).
- Melderbereiche danach wieder scharf schalten.
Das Programmierkabel muss abgezogen und die 1-Mann-Revision über die Tastatur gestartet werden, damit Meldungen ausgegeben werden. Beim Start der 1-Mann-Revision über die Software kamen keine Meldungen an.
Kurzprüfung vor der Programmierung
- Sub-D-Adapter an RS232 gesteckt
- Programmierkabel abgezogen
- Box versorgt und betriebsbereit (Generation ≥ 4)
- 1-Mann-Revision an der Tastatur gestartet
- Melderbereiche scharf
4. Programmierung der Zentrale
Ziel: RS232/V.24-Schnittstelle in compasX auf GMS-Protokoll einstellen.
Fertig wenn: Schnittstelle parametriert und Programmierung übernommen.

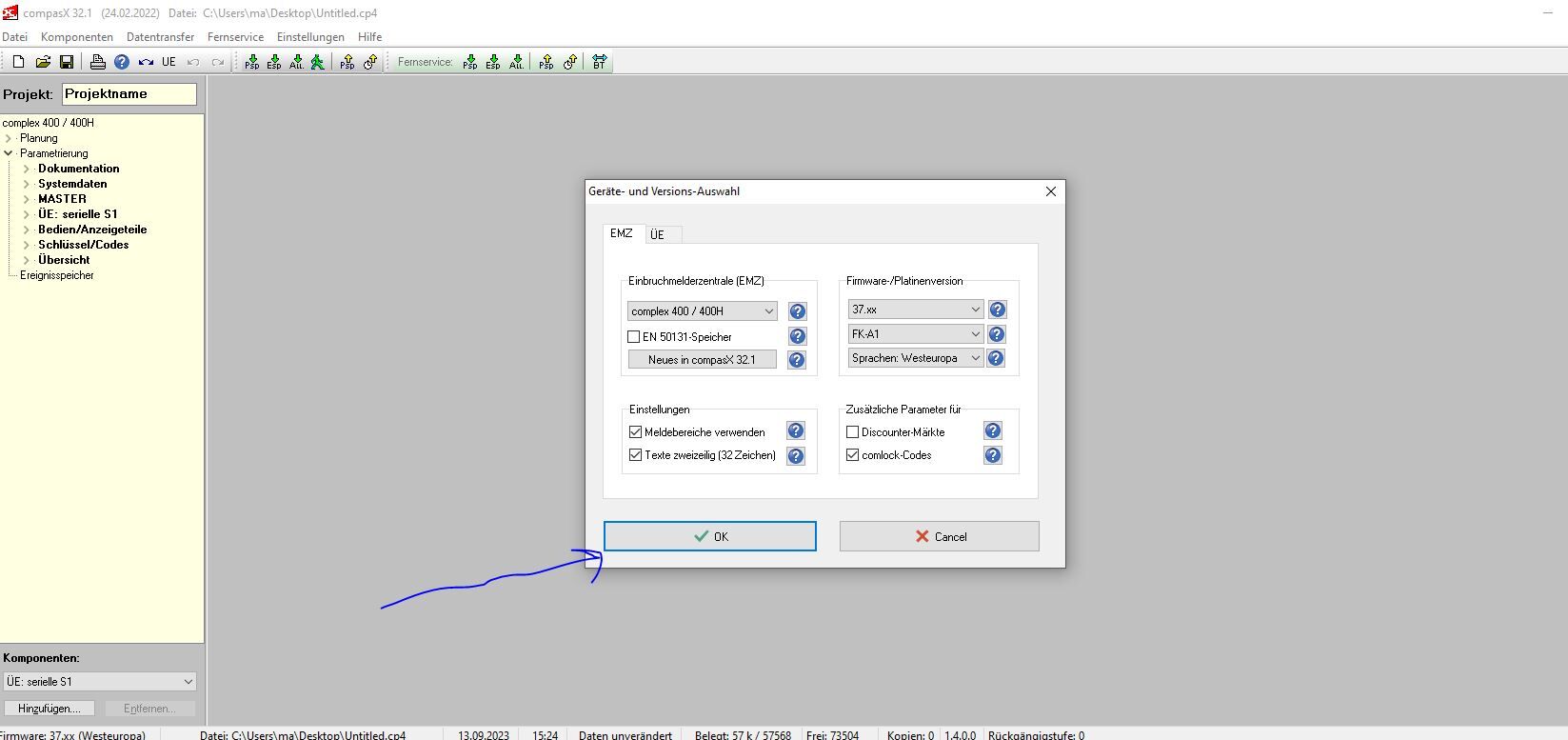

- In compasX die Geräte- und Versions-Auswahl prüfen bzw. bestätigen (z. B. complex 400 / 400H).

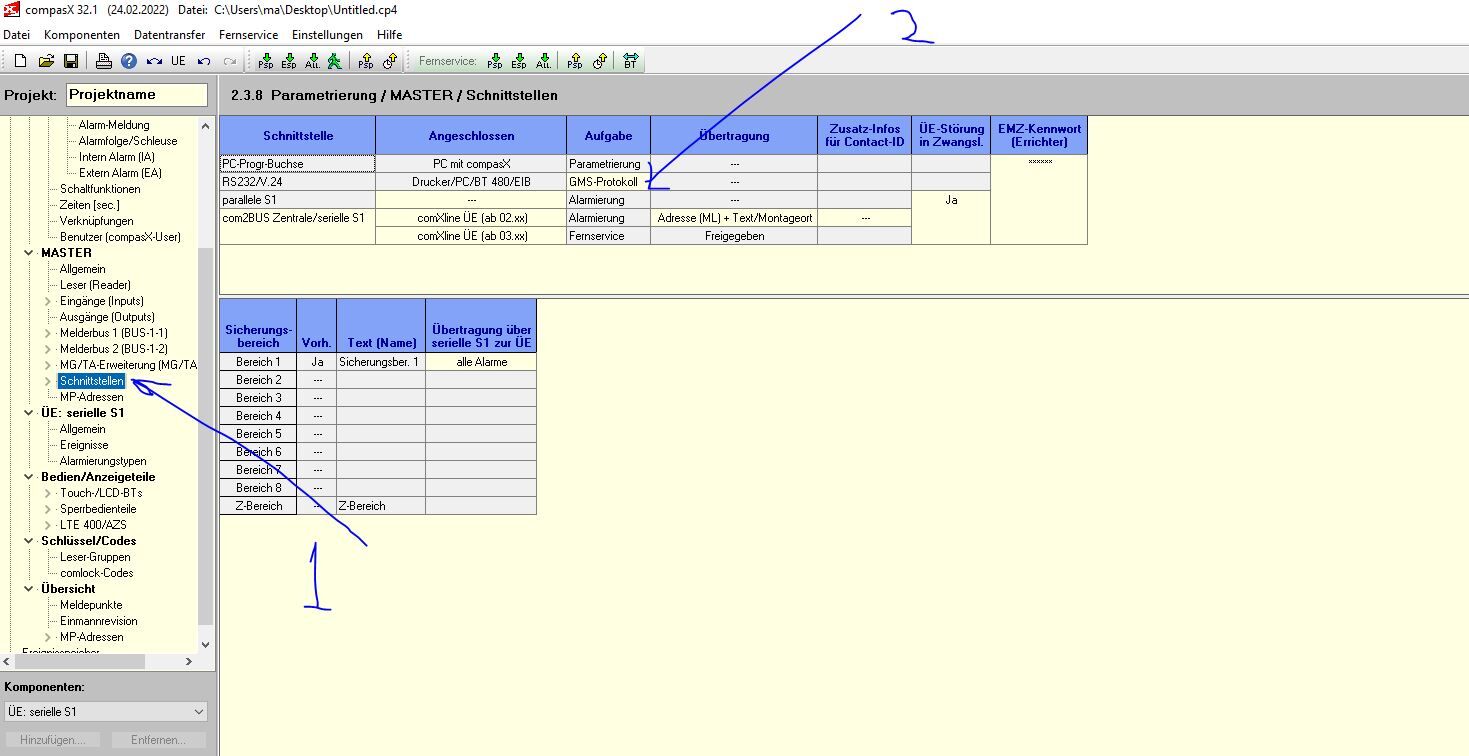

- Unter Parametrierung → MASTER → Schnittstellen die Schnittstelle RS232/V.24 öffnen.
- Bei Aufgabe den Wert GMS-Protokoll einstellen.
- Programmierung zur Zentrale übertragen.
5. Melder-Datei exportieren und in die Cloud importieren
Ziel: Meldepunkte (und optional Tauschintervalle) als CSV aus compasX exportieren und in die BMAcloud laden.
Fertig wenn: Upload ohne rote Kreuze, Meldepunkte in der Anlage sichtbar (dezimal, abhakbar).
Es gibt je Anlage drei Tabellen, die als CSV exportiert und in die BMAcloud hochgeladen werden müssen. Die Erklärung finden Sie auch direkt in der BMAcloud unter Dateien.
Die Meldepunkte werden in der BMAcloud dezimal dargestellt – derselbe Wert kommt an der GLT-Schnittstelle an und ermöglicht das Abhaken.
5.1 CSV-Export der drei Tabellen

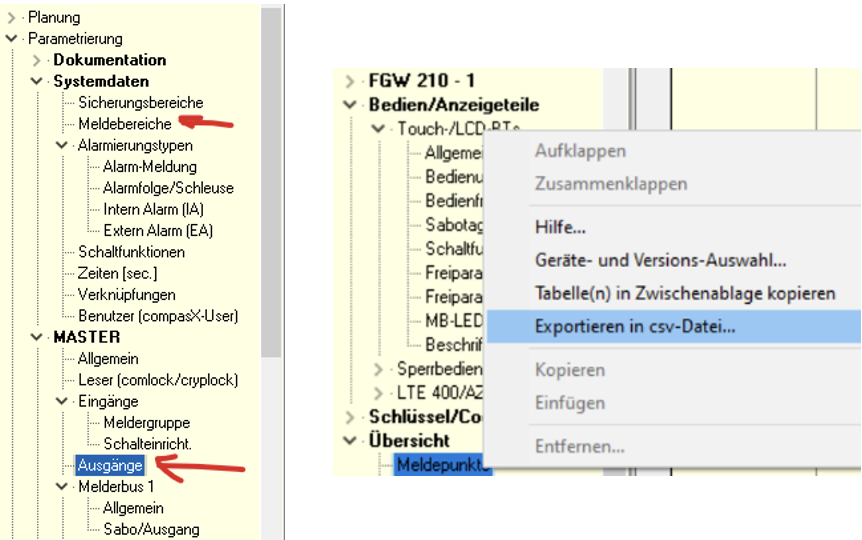

- In compasX die relevanten Stellen ansteuern und jeweils per Rechtsklick Exportieren in csv-Datei… wählen:
- Parametrierung → Systemdaten → Meldebereiche
- Parametrierung → MASTER → Eingänge → Ausgänge
- Parametrierung → Übersicht → Meldepunkte
Erwartete Dateien: drei CSV-Dateien (Meldebereiche, Ausgänge, Meldepunkte).
5.2 Spalten und Filter bei Meldepunkten

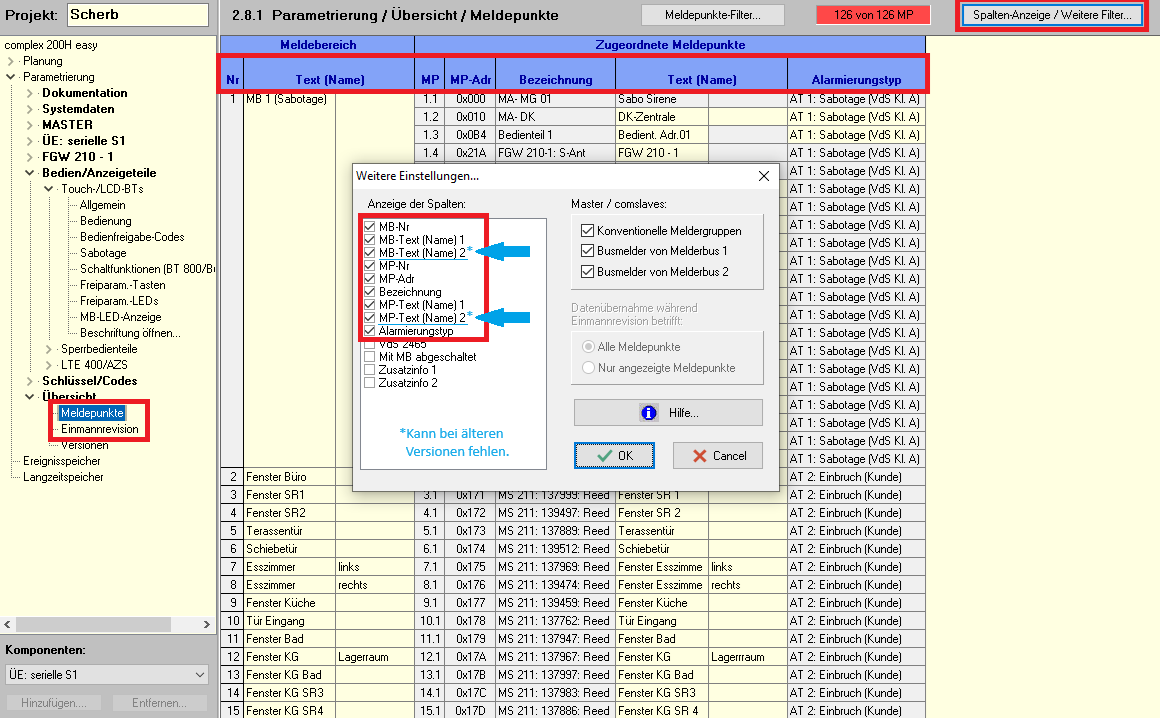

- Unter Übersicht → Meldepunkte über Spalten-Anzeige / Weitere Filter… alle benötigten Spalten anhaken – bis einschließlich Alarmierungstyp.
Beim Export der Meldepunkte müssen alle benötigten Spalten angehakt sein, bis einschließlich Alarmierungstyp.

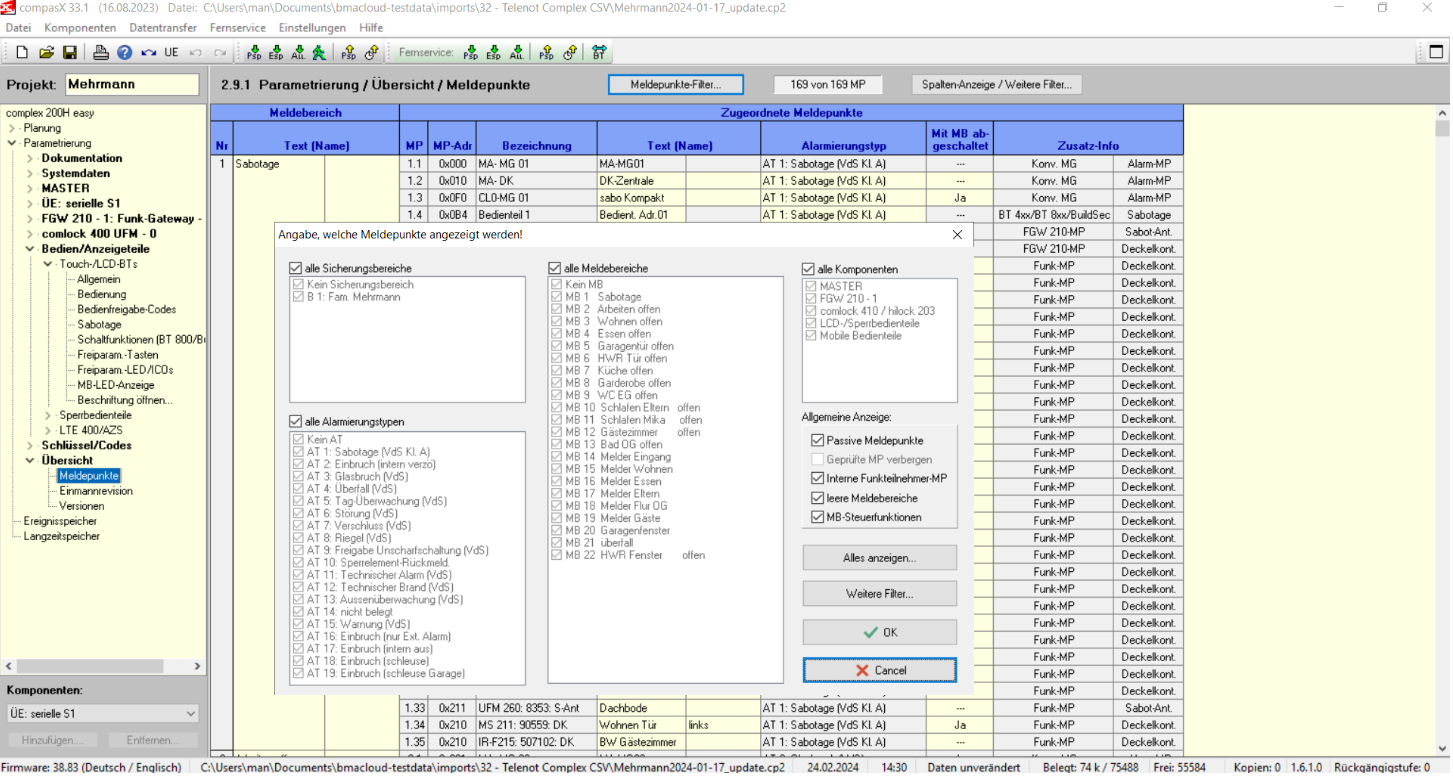

- Im Meldepunktefilter alle Meldepunkte auswählen, die Sie im Prüfplan warten wollen.
Beim Export der Meldepunkte im Meldepunktefilter alle gewünschten Meldepunkte auswählen – alle, die Sie im Prüfplan warten wollen.

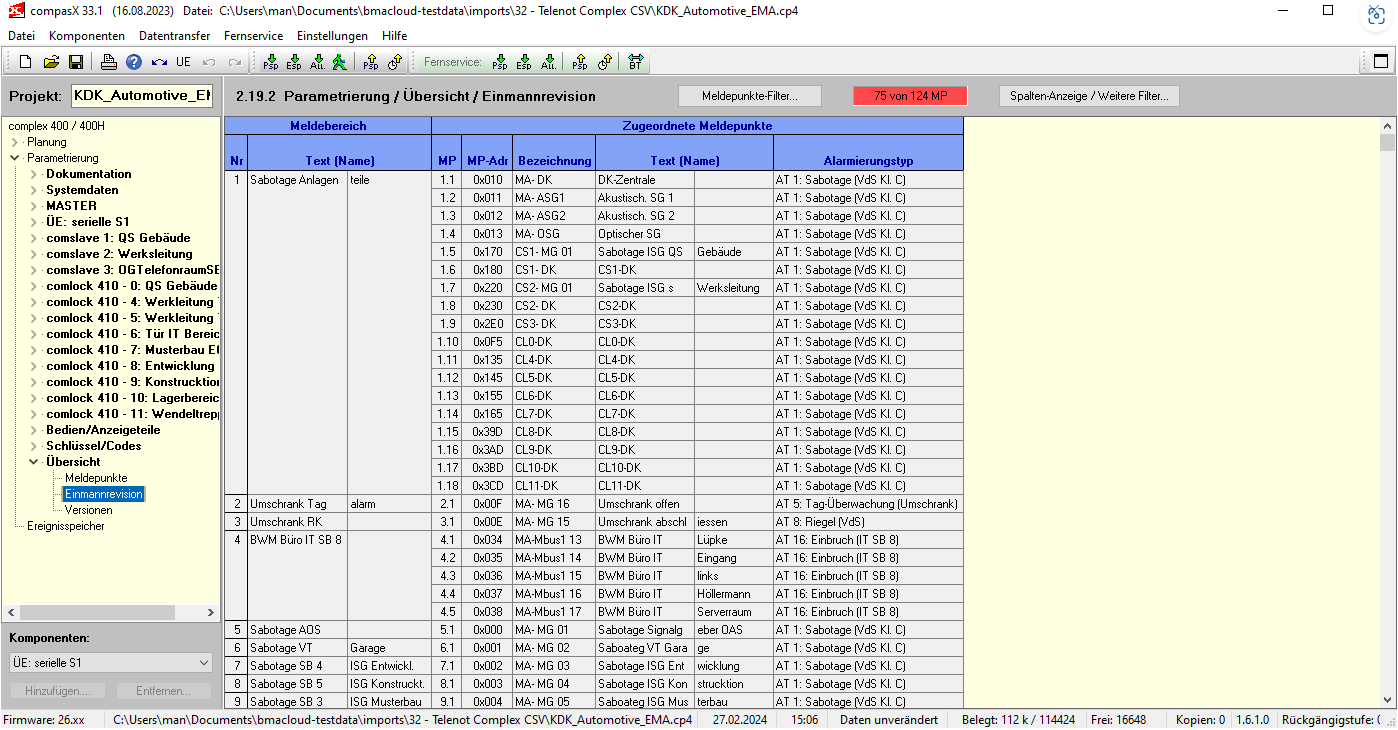

5.3 Alternative: Einmannrevision exportieren
Statt Übersicht → Meldepunkte kann auch die Einmannrevision aus compasX exportiert werden (gleiches Tabellenformat). Spalten- und Filtereinstellungen gelten analog.
5.4 Tauschintervalle importieren (optional)
Damit Melder ein Tauschintervall erhalten, wird der Modultyp benötigt. Unterstützt werden derzeit nur Tauschintervalle für Brandmelder HD3002/5 am Melderbus 1. Die Erweiterung auf weitere Melder ist geplant.

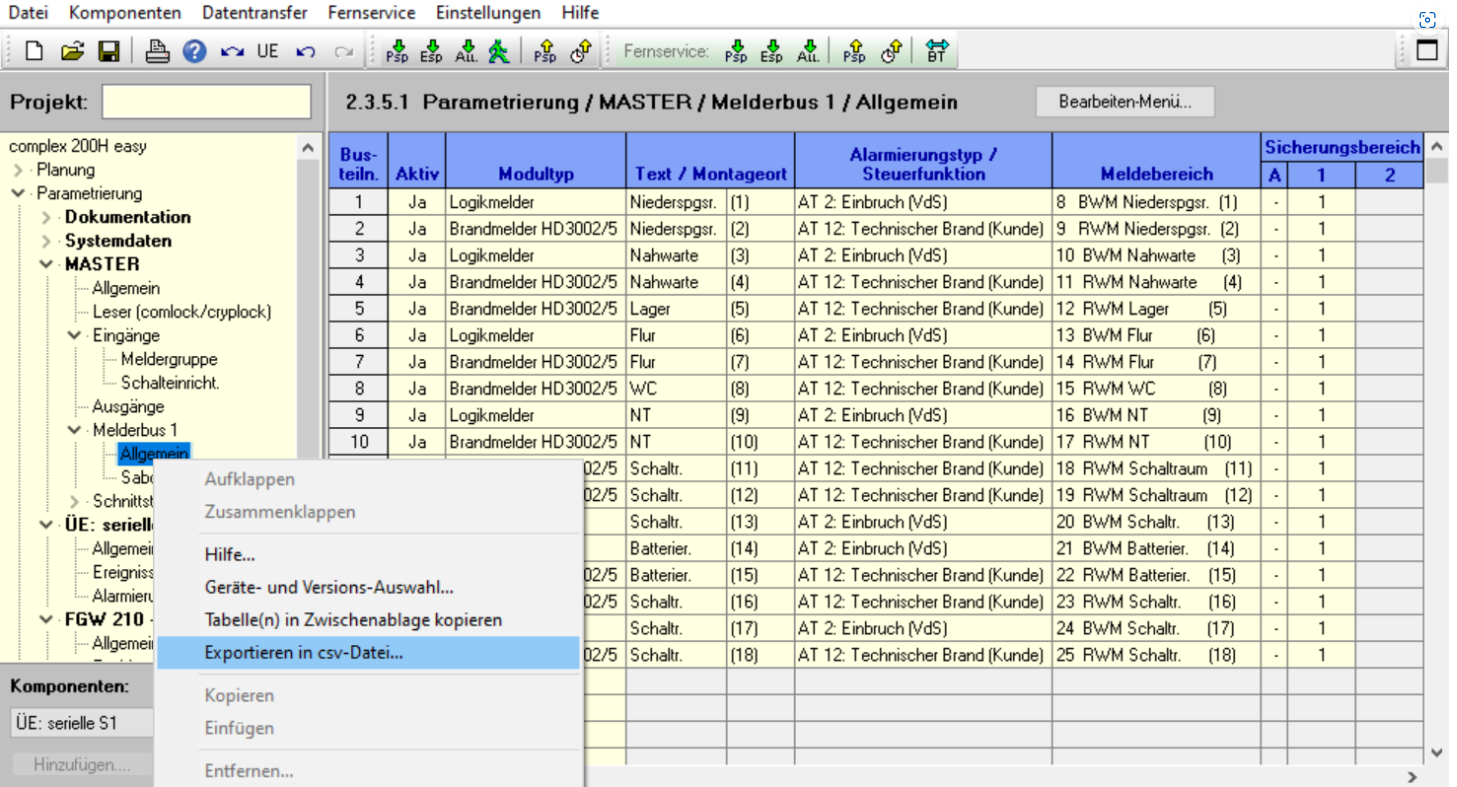

- Unter Parametrierung → MASTER → Melderbus 1 → Allgemein per Rechtsklick Exportieren in csv-Datei… wählen (Modultyp).

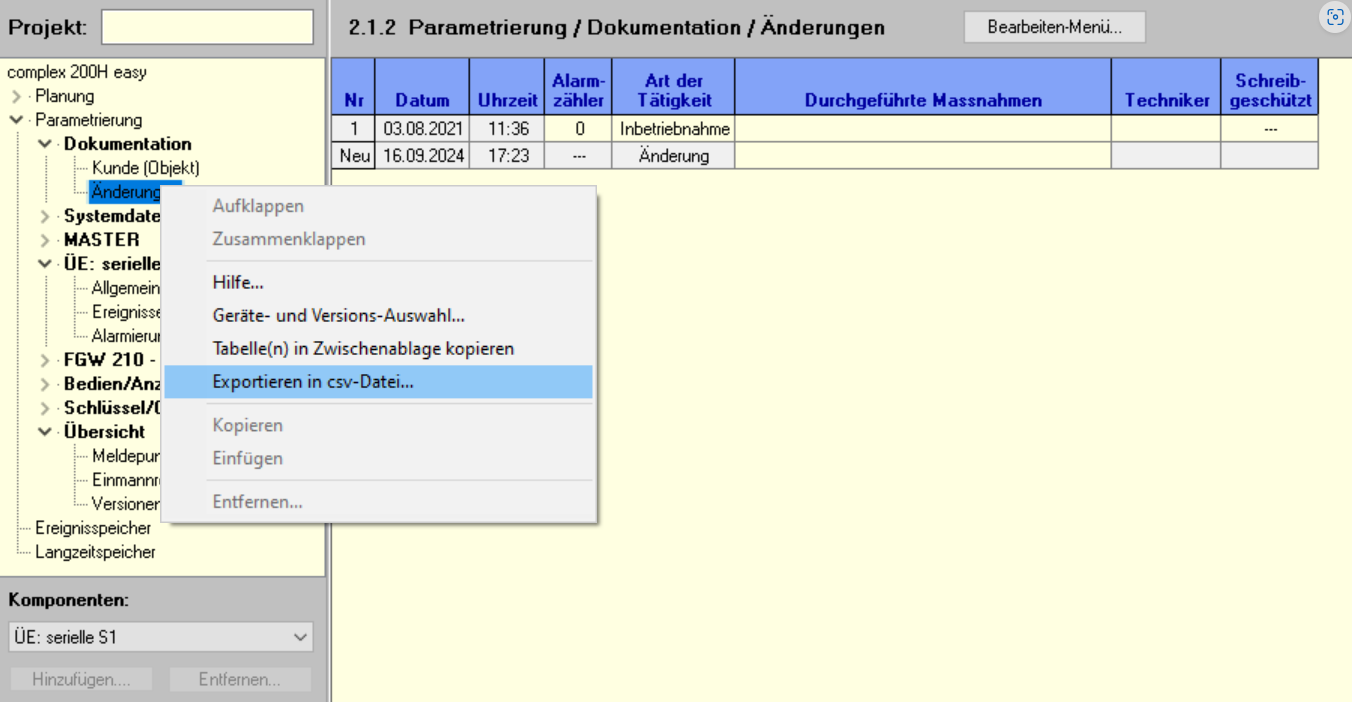

- Das Inbetriebnahmedatum aus Parametrierung → Dokumentation → Änderungen importieren (ebenfalls CSV-Export).
5.5 Import in die BMAcloud
- Die CSV-Dateien unter Dateien hochladen und einlesen.
- Bei Upload-Problemen Dateien mit rotem Kreuz erneut hochladen.
Kurzprüfung
- Drei CSV-Dateien exportiert (Meldebereiche, Ausgänge, Meldepunkte)
- Spalten bis Alarmierungstyp angehakt
- Meldepunktefilter passend zum Prüfplan
- Keine Datei mit rotem Kreuz
- Meldepunkte in der Anlage sichtbar / abhakbar
- Optional: Modultyp + Inbetriebnahmedatum für Tauschintervalle
6. Hinweise und Fehlerbehebung
Typische Fehler
| Symptom | Häufige Ursache | Maßnahme |
|---|---|---|
| Keine Meldungen an der Box | 1-Mann-Revision über Software gestartet | Revision an der Tastatur starten (Kap. 3) |
| Keine Meldungen an der Box | Programmierkabel noch gesteckt | Programmierkabel abziehen (Kap. 3) |
| Keine Meldungen | Melderbereiche nicht scharf | Nach Revision Bereiche scharf schalten |
| Keine Kommunikation | Schnittstelle nicht auf GMS-Protokoll | Kap. 4: Aufgabe = GMS-Protokoll |
| Anschluss funktioniert nicht | Boxgeneration < 4 | Box Generation 4 oder neuer verwenden |
| Box ohne Strom | Keine Versorgung über Adapter | Box über Sub-D oder extern versorgen |
| CSV unvollständig | Spalten / Filter falsch | Bis Alarmierungstyp anhaken; Filter prüfen (Kap. 5.2) |
| Upload mit rotem Kreuz | Übertragungs-/Dateifehler | Betroffene Datei erneut hochladen |
| Tauschintervall fehlt | Falscher Melder / Bus | Nur HD3002/5 an Melderbus 1 (Kap. 5.4) |
Checkliste vor Verlassen der Anlage
- Sub-D-Adapter fest an RS232, Programmierkabel abgezogen
- Box Generation ≥ 4, versorgt, empfängt Daten
- GMS-Protokoll an RS232/V.24 gesetzt
- 1-Mann-Revision an der Tastatur, Bereiche scharf
- CSV-Dateien in der BMAcloud eingelesen
Wenn der Support helfen soll
Bitte mitgeben:
- Zentralentyp / Firmware und compasX-Stand
- Boxgeneration, Box-Version und Anzeige im Display
- Foto vom Sub-D-Anschluss
- Was bereits geprüft wurde (Programmierkabel ab? Revision an Tastatur? GMS-Protokoll?)
