Detectomat DC3500 – Druckerschnittstelle Anschluss

Zentralentyp: Detectomat DC3500

Adapter zur dauerhaften Montage an der Druckerschnittstelle der Brandmeldezentrale. Hot-Plug für Daten und Strom mit passender Steckeraufnahme für den Anschluss der Wartungsbox (mobil oder stationär).

Technische Daten

Parameter	Wert
Betriebsspannung	24 V DC
Betriebsspannungsbereich	19-28 V DC
Stromaufnahme bei 24 V	≤ 100 mA
Schutzart nach EN 60529	IP 0
Betriebstemperaturbereich	+5 bis +40 °C
Relative Luftfeuchtigkeit	93% nicht betauend
Abmessungen	151 x 116 mm
Gewicht	18 g
Farbe	rot (ähnlich RAL 3003)

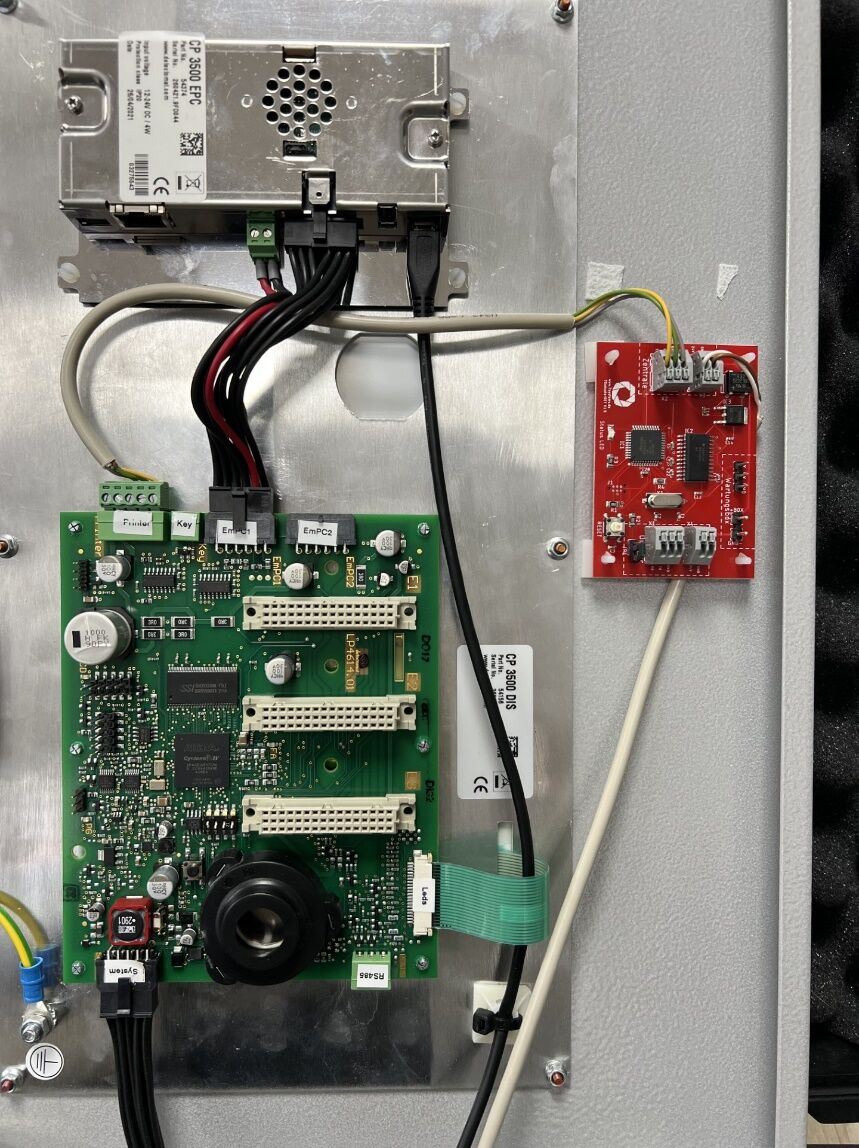

Mechanischer Einbau der Adapterplatine

Die Platine kann mit Klebefüßen an einer beliebigen freien Stelle im Gehäuse befestigt werden.

Anschluss

Das Konzept der Wartungsbox sieht es vor, dass die Platine dauerhaft in der Anlage verbleibt. Daher muss dieser Schritt nur einmalig bei der Zentrale vorgenommen werden und zu einer Wartung kann die Wartungsbox direkt auf die beiden freien Stecker aufgesteckt werden. Dabei ist darauf zu achten, dass der GND-Pin (Datenstecker) mit dem grauen Kabel der Wartungsbox verbunden wird, da der Stecker auch mechanisch anders aufgesteckt werden könnte.

Wichtig

Sollte die Platine deaktiviert werden und der Adapter abgezogen werden, so würden in der Zwischenzeit anfallende Meldungen am Drucker „auflaufen" und bei Anstecken des Adapters und der Box übertragen werden!

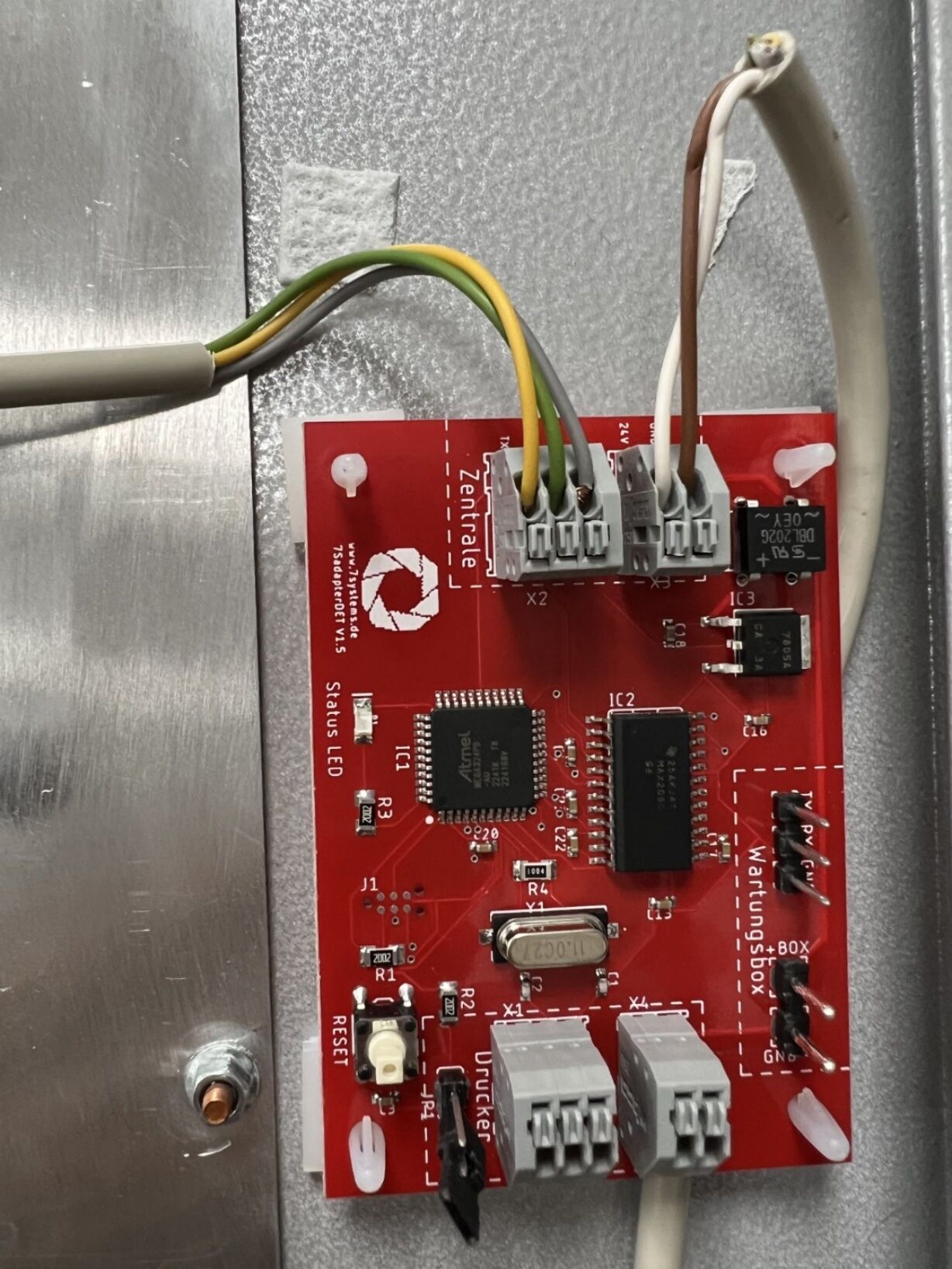

Anschluss Adapter/Programmierung Anlage

Der Adapter kann via Kabel/Stecker (nicht im Lieferumfang enthalten!) an den Drucker der DC 3500 angeschlossen werden.

Wichtig beim Anschluss:

• Bitte den Stecker richtig herum einstecken – ansonsten wird der Adapter beschädigt
• Bei ordnungsgemäßer Funktion des Adapters geht nach dem Anstecken desselben die Statusleuchte auf dem Adapter an

Drucker-Verbindung

Der DC-Drucker kann bei Bedarf zusätzlich angeschlossen werden an dem zweiten vorhandenen Set Klemmen.

Damit Daten an den zusätzlichen Drucker weitergegeben werden, ist es notwendig, dass der Jumper auf den beiden Kontakten aufgesteckt ist. Andernfalls einfach den Jumper auf nur einen Kontakt stecken.

Zum Umschalten zwischen den beiden Modi bitte entweder einfach den Stecker ziehen, oder den Schalter auf dem Adapter drücken.

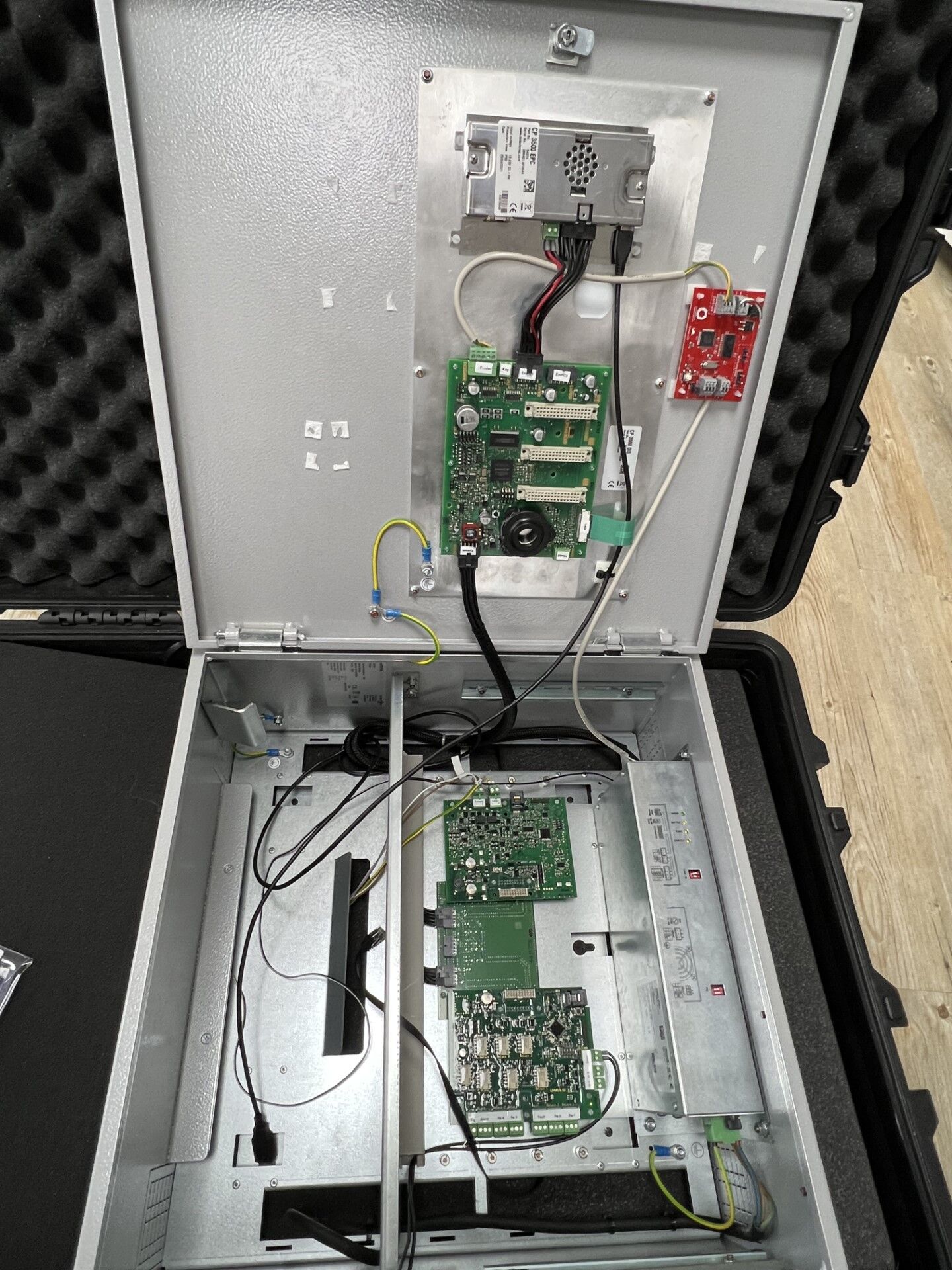

Energieversorgung

Seit Juli 2022 wird es eine weitere Form der Kabelpeitsche geben → Spannung wird aus dem Netzteil gezogen.

Bitte auf die Polung achten:

• Braun = Erde
• Weiß = Spannung

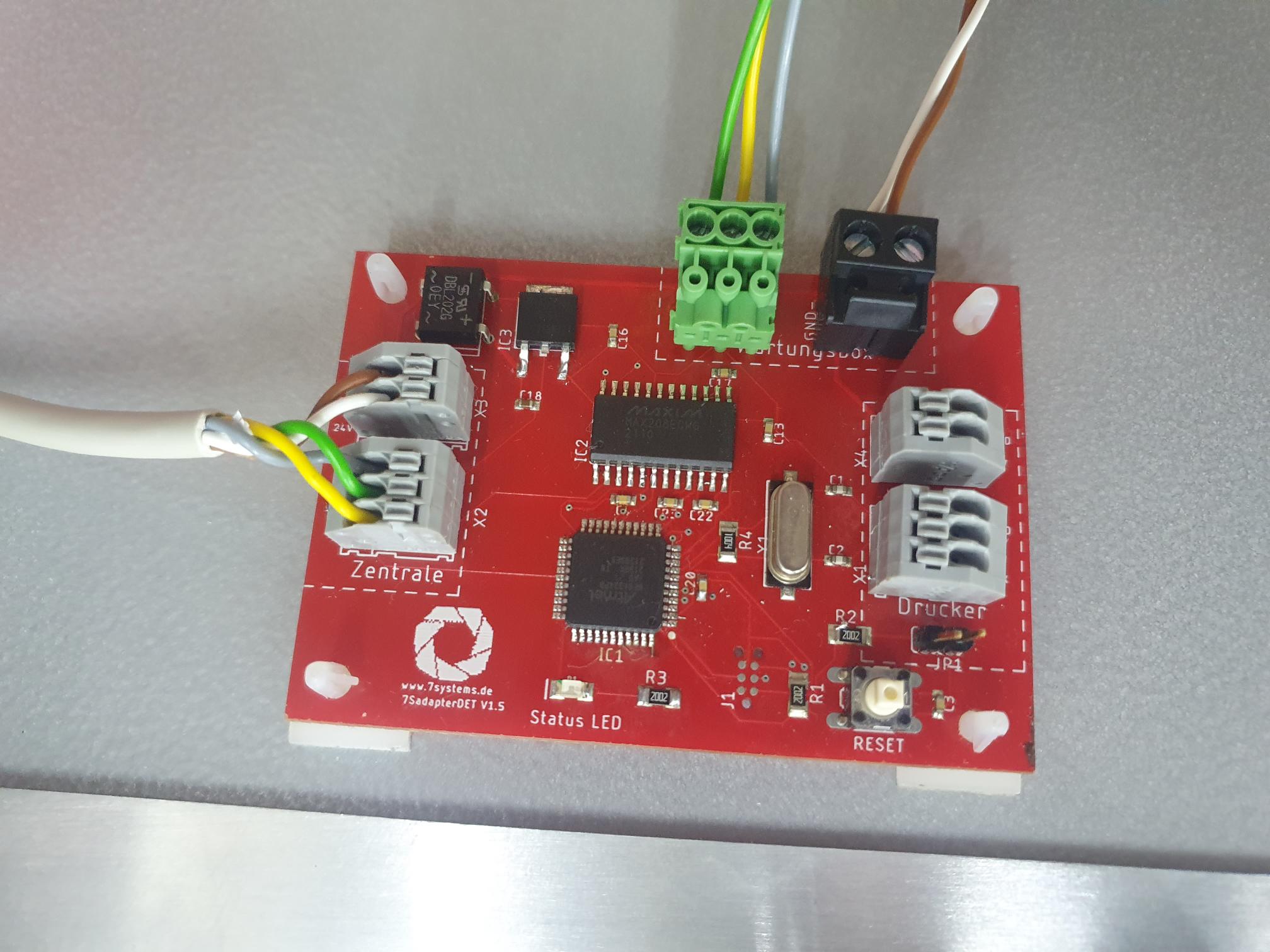

Stecker der Wartungsbox

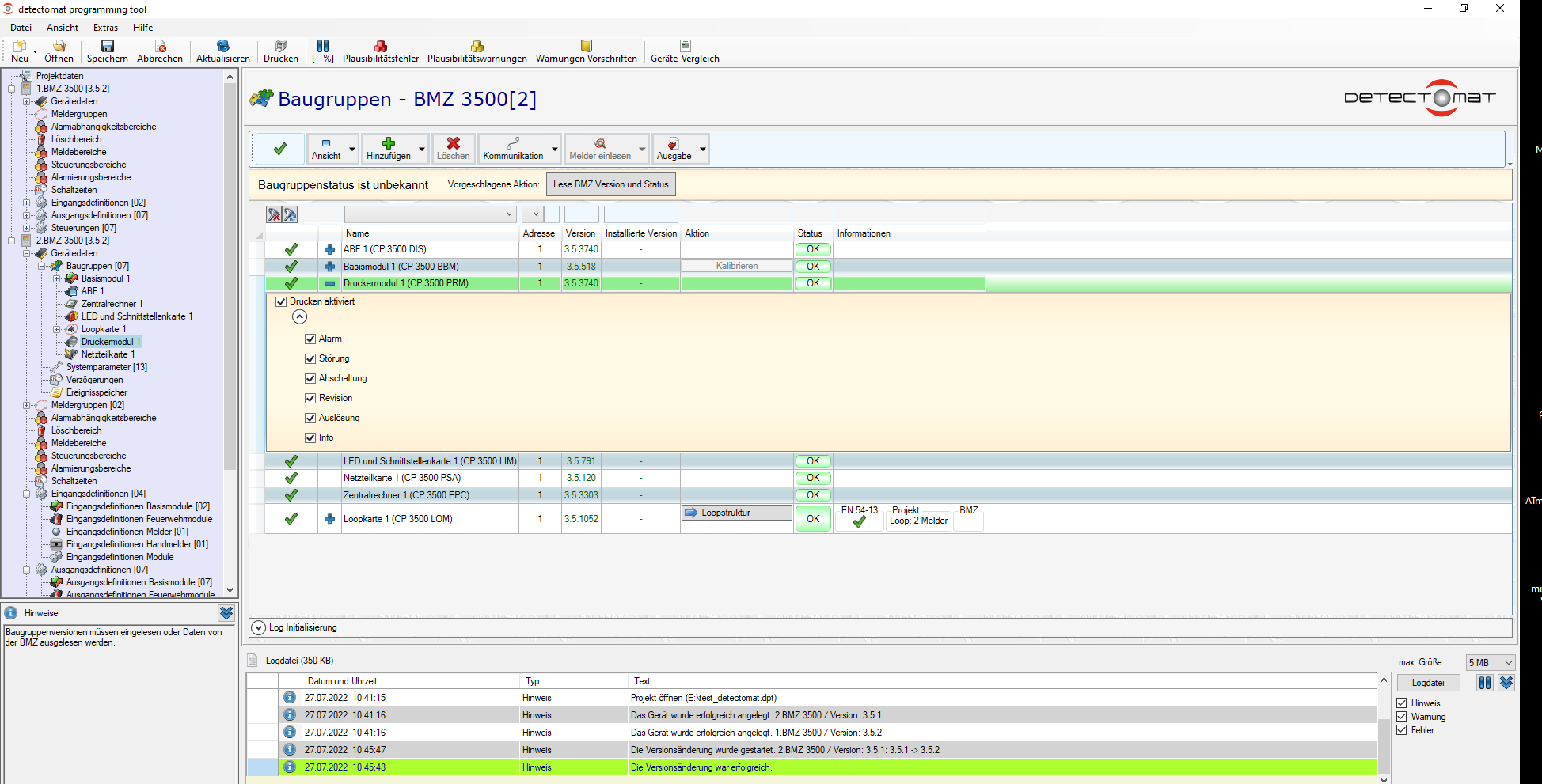

Programmierung

Damit Meldungen auf den Drucker kommen, muss der Drucker in der Programmierung aktiviert werden.

Da die Druckerschnittstelle nicht sehr schnell ist, wäre es von Vorteil, wenn Informationen nicht ausgewertet würden.

---
