Anschluss Wartungsbox an Detectomat GLT-Schnittstelle

Stand: 13.03.2024 | Version: V6

Zentralentyp: Detectomat DC3500 (GLT)​

Anschluss der Wartungsbox an die GLT-Schnittstelle der Detectomat DC3500 über Ethernet (LAN). Damit sind Rückwirkung und Statusauswertung über die BMAcloud möglich.

Hinweise​

Wichtig

Bei Boxen V3 mit Stick haben Stick und LAN-Port dieselbe IP und können daher nicht gleichzeitig genutzt werden.

  • Eine Online-Verbindung wäre bei V3 daher nur über W-LAN möglich, oder bei Nutzung eines Switches und Stick an Laptop etc. – bitte sprechen Sie uns an, bevor Sie eine solche Box nutzen.
  • Ab Boxgeneration V4 ist dies kein Problem.
  • Die Box kann direkt an die GLT-Schnittstelle angeschlossen werden mit einem Twisted-Pair-Ethernetkabel. Sinnvoll ist der Einsatz eines Switches.

Cross-Over-Adapter​

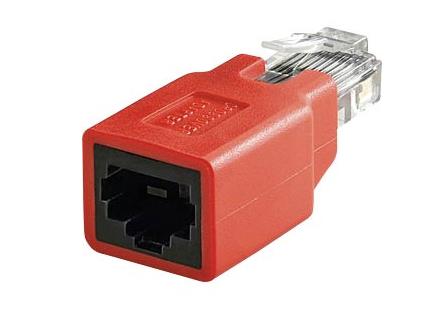

Falls kein Twisted-Pair-LAN-Kabel vorhanden ist, kann ein Cross-Over-Adapter verwendet werden:

Cross-Over-Adapter

LAN-Anschluss an der Wartungsbox​

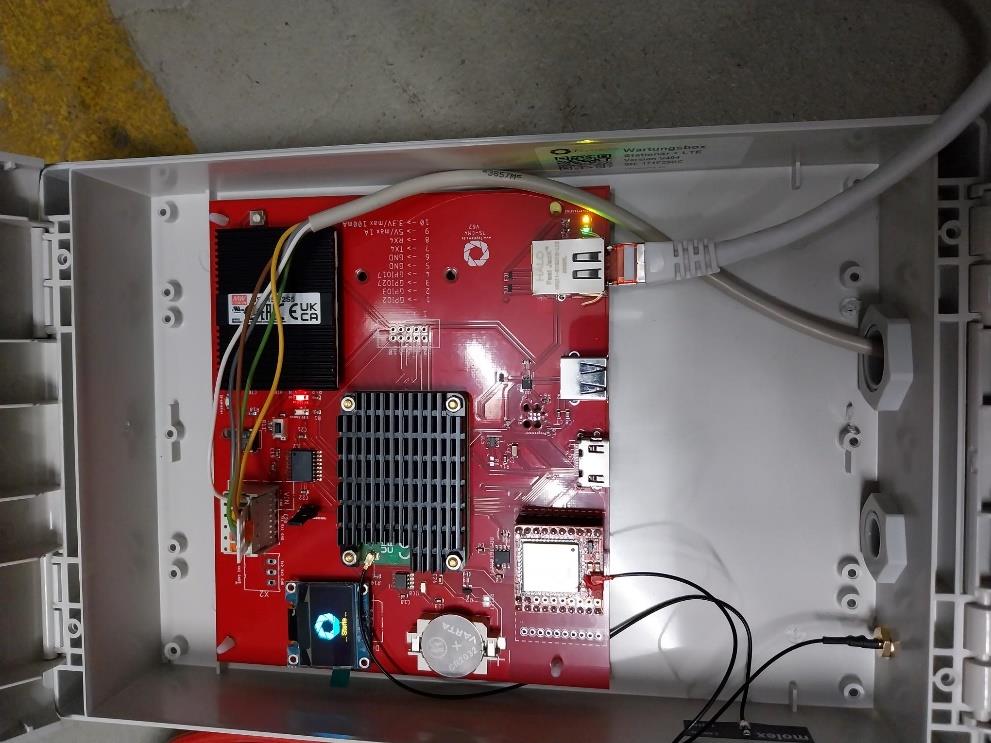

Anschluss des LAN-Kabels in der Wartungsbox. Die Spannung wird separat zugeführt.

LAN-Anschluss in der Wartungsbox

Aus der DC3500 zu übernehmende Daten​

Es werden die IP-Adresse der Anlage und die Subnetmaske benötigt.

Damit Sie die GLT-Schnittstelle nutzen können, muss die entsprechende Lizenz aufgespielt sein. Diese kann nur über Detectomat bezogen werden.

Nach dem Einspielen müssen Sie das DC-Programmiertool dpt mit der Anlage verbinden, die Programmierung auslesen, die GLT bestätigen und wieder einspielen.

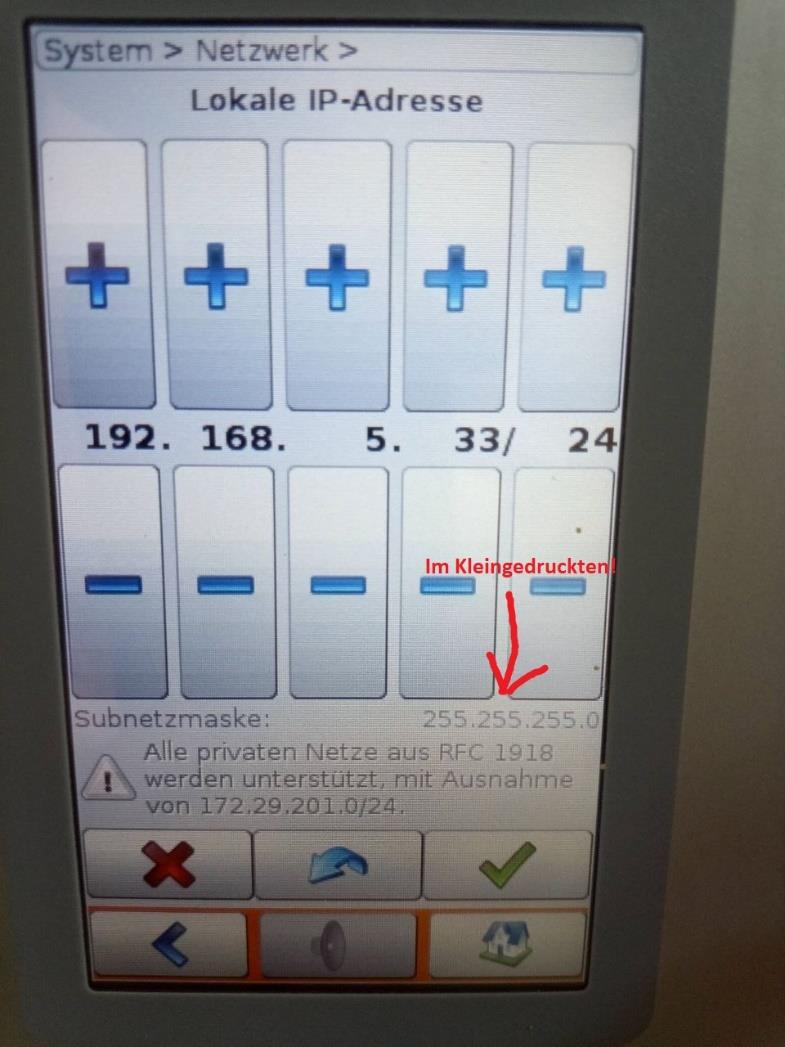

Die IP-Adresse und Subnetzmaske der Anlage entnehmen Sie der Zentralenprogrammierung / dem Display der Anlage:

Lokale IP-Adresse der Anlage

Hinweis

Die Subnetzmaske steht im Kleingedruckten unter den IP-Eingabefeldern (z. B. 255.255.255.0 bei Präfix /24).

Einstellung der Schnittstelle auf der Wartungsbox​

Standard ist überwacht.

  1. Aufbau der W-LAN-Verbindung Wartungsbox – Passwort 1122334455
  2. Im Browser die Adresse der Box aufrufen: 10.10.10.1

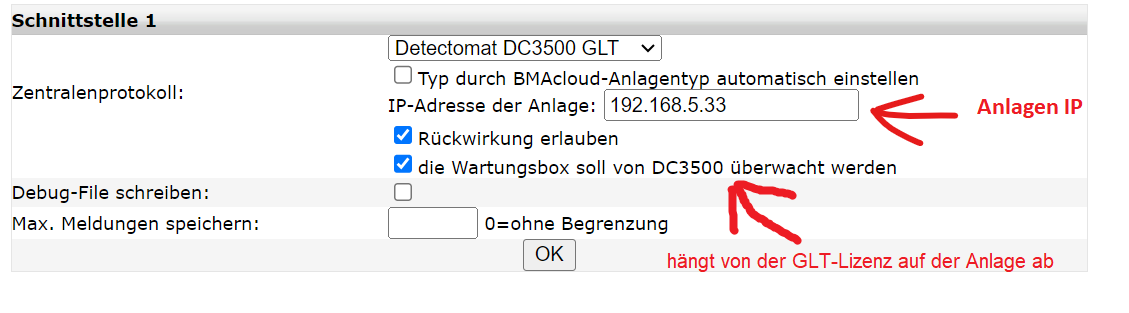

  3. Unter der Schnittstelle Detectomat DC3500 GLT die Anlagen-IP eintragen

Schnittstelleneinstellung Detectomat DC3500 GLT

Wichtig
  • Die IP-Adresse der Anlage muss korrekt eingetragen sein.
  • Das Häkchen „die Wartungsbox soll von DC3500 überwacht werden“ hängt von der GLT-Lizenz auf der Anlage ab.
  • „Rückwirkung erlauben" muss gesetzt sein, wenn Rückwirkung genutzt werden soll.

Ports der GLT-Schnittstelle​

Bei älteren DC3500 sind die Ports fest vorgegeben. Bei neueren DC3500 können die Ports an der Anlage konfiguriert werden – dort müssen trotzdem immer die folgenden Ports eingestellt sein, sonst stellt die Wartungsbox keine Verbindung her:

VerbindungPort
ohne Überwachung55773
mit Überwachung55774

Einstellung der IP-Daten auf der Wartungsbox​

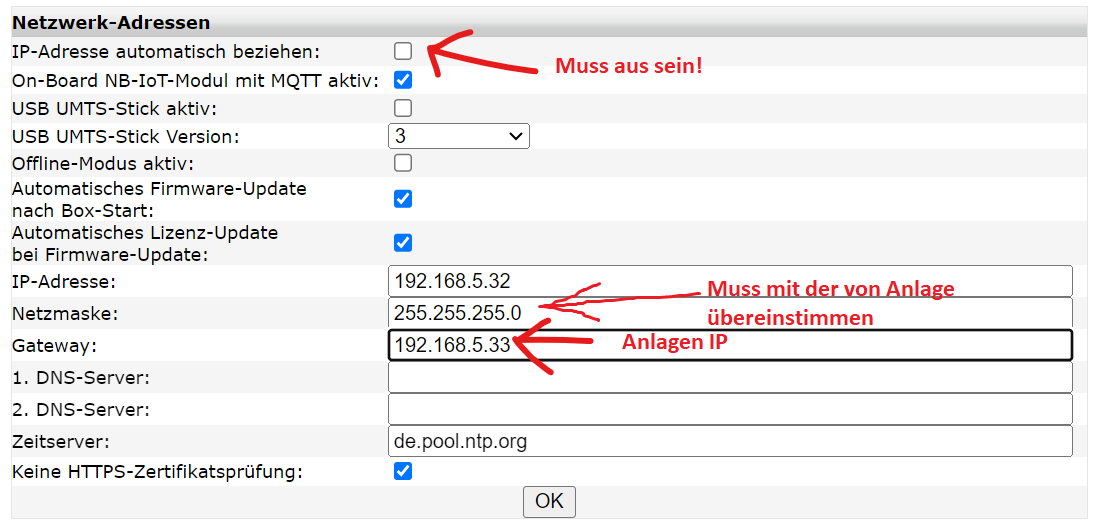

Netzwerk-Adressen der Wartungsbox

Wichtig
  • „IP-Adresse automatisch beziehen" muss aus sein.
  • Die Netzmaske muss mit der der Anlage übereinstimmen.
  • Als Gateway die Anlagen-IP eintragen (bei Direktverbindung / gleichem Segment).
Hinweis

Bitte beachten Sie, dass zusätzlich für die Firma und für den jeweiligen Mitarbeiter die Berechtigung GLT / Rückwirkung gegeben sein muss (siehe Abschnitt Absicherung).

Aufbau der Rückwirkung​

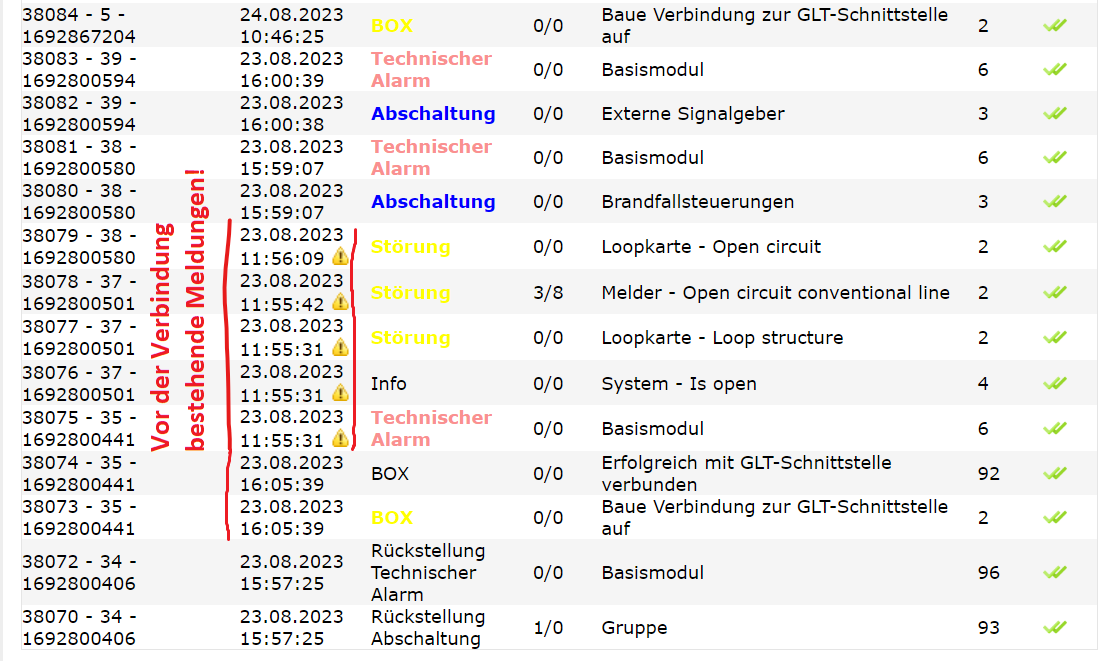

Beim Aufbau der Verbindung werden bestehende Meldungen übertragen:

Bestehende Meldungen vor der Verbindung

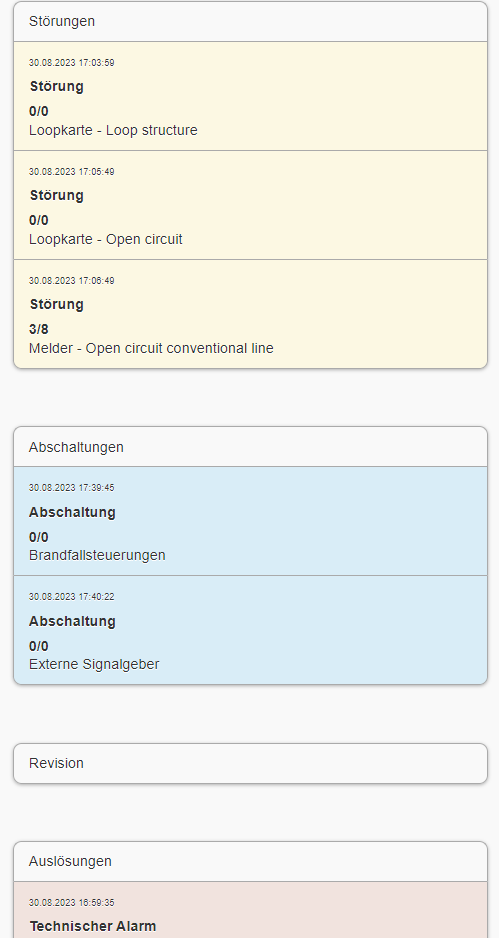

Die übertragenen Meldungen sind auch als Status verfügbar. Die Aktualisierung erfolgt alle 5 Sekunden.

Display Meldungen / Status

Hinweis

Nach der initialen Verbindung werden potenziell hängengebliebene Meldungen angezeigt – dies kann einfach bereinigt werden durch ein Rücksetzen der Zentrale.

Bedienung in der BMAcloud​

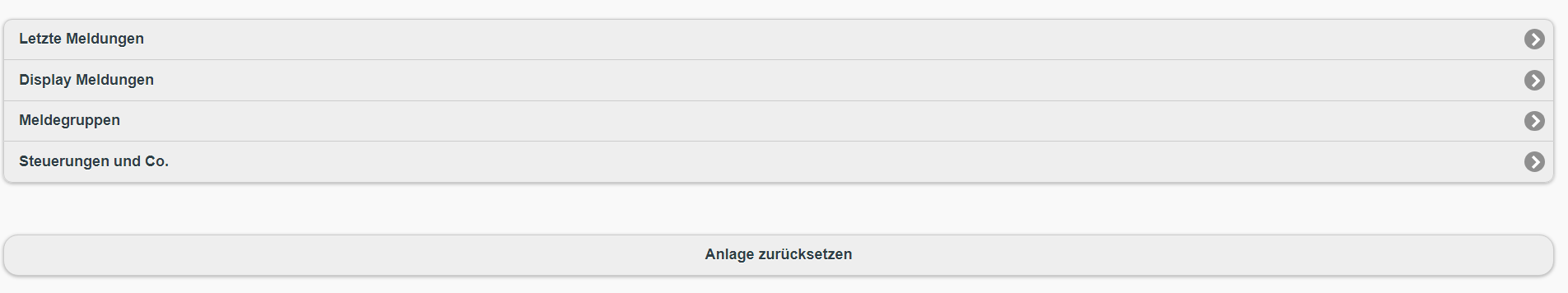

Alle Möglichkeiten sind über ein Menü erreichbar in der BMAcloud (Technikermodus / Neu / Rückwirkung):

Menü Rückwirkung

Meldegruppen​

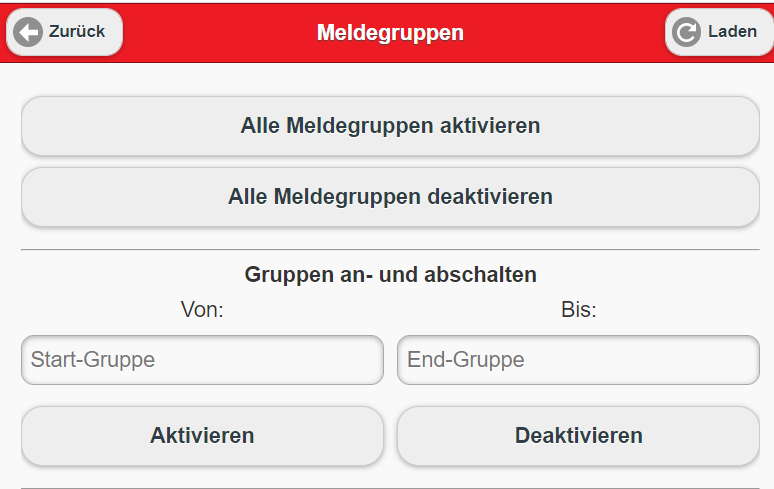

Die Meldegruppen können individuell oder gesamt gesteuert werden:

Meldegruppen steuern

Steuerungen, Signalgeber und ÜE​

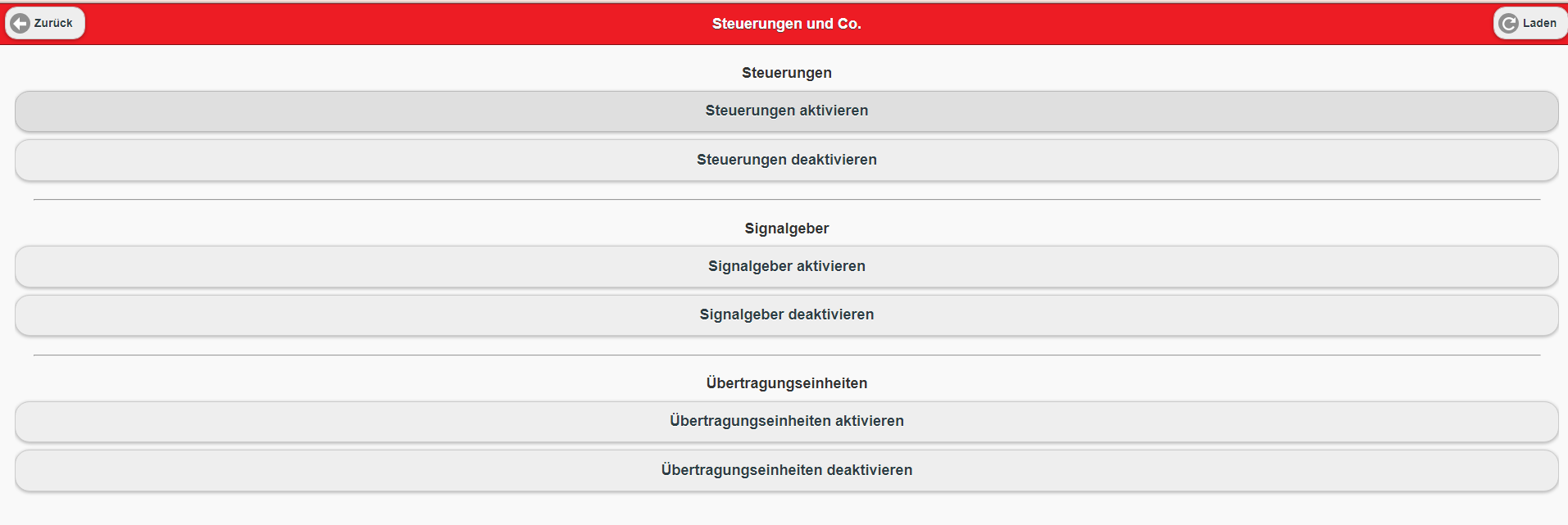

Steuerungen, Signalgeber und Übertragungseinheiten können zentral kontrolliert werden:

Steuerungen und Co.

Absicherung der Rückwirkung​

Die Nutzung der Rückwirkung kann für die gesamte Firma und pro Nutzer abgesichert werden.

Firmenebene​

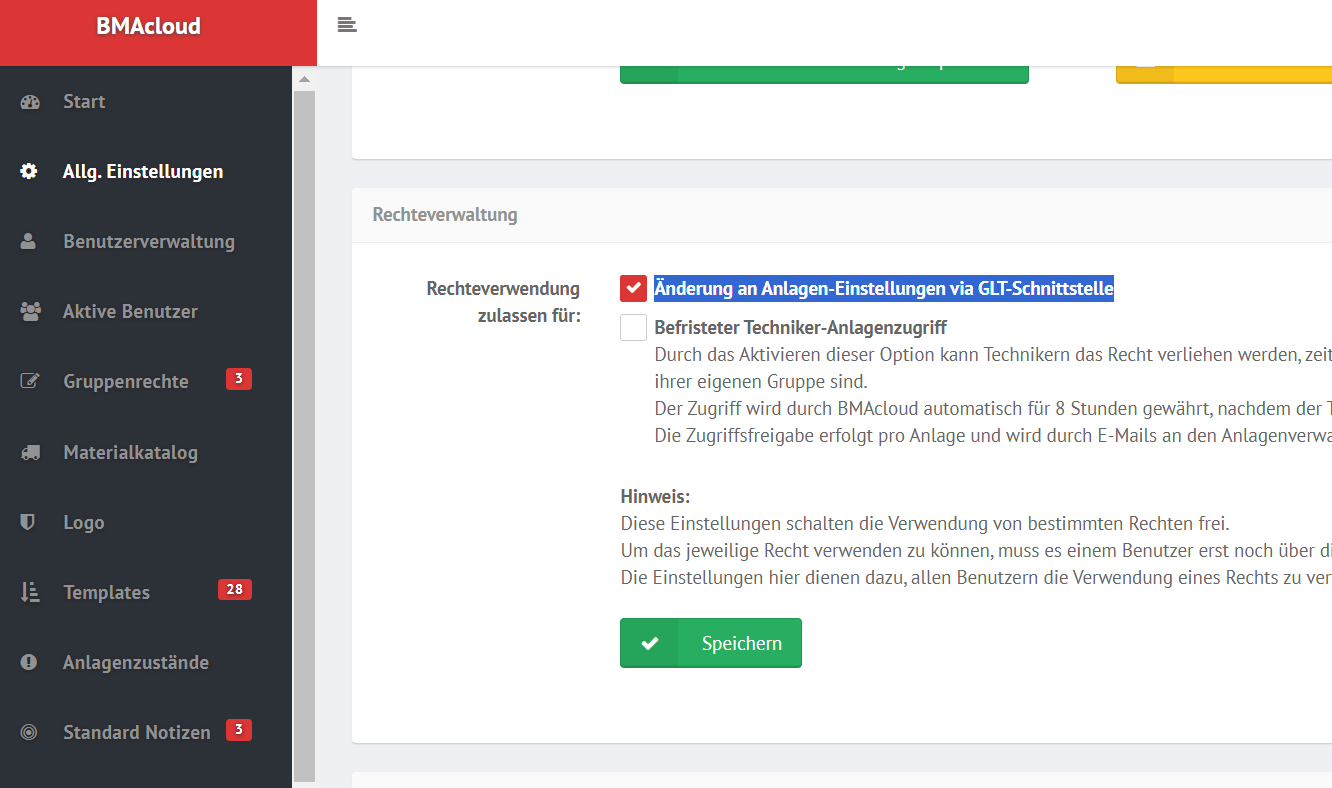

Unter Allg. Einstellungen → Rechteverwaltung muss freigegeben sein:

„Änderung an Anlagen-Einstellungen via GLT-Schnittstelle"

Rechteverwaltung Firma

Nutzerebene​

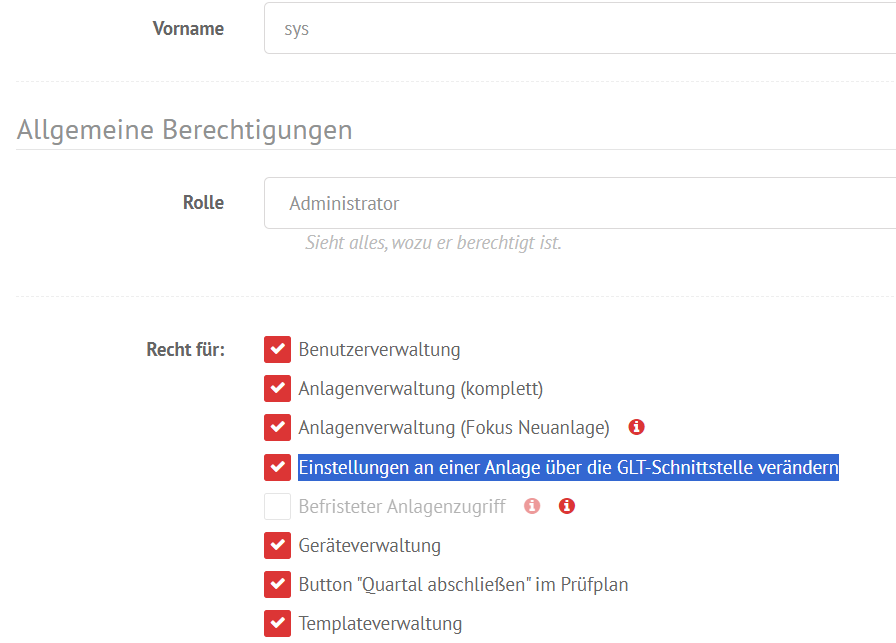

Beim jeweiligen Benutzer muss das Recht gesetzt sein:

„Einstellungen an einer Anlage über die GLT-Schnittstelle verändern"

Benutzerrechte GLT

Abschalten aus der Adminoberfläche​

In Ergänzung der Rückwirkung am Handy können Gruppen auch aus der Adminoberfläche (Anlage → Melder) ab- und eingeschaltet werden:

Gruppen in der Adminoberfläche

Fehlerbehebung​

Meldung „Verbindung zur GLT-Schnittstelle konnte nicht hergestellt werden. No route to host"​

Mögliche Ursachen:

  • Es wurde die falsche LAN-Buchse auf der Anlage verwendet
  • IP-Einstellungen der Box sind falsch (siehe Abschnitt IP-Daten)
  • IP-Einstellungen der Anlage sind falsch (siehe Abschnitt zu übernehmende Daten)
  • Die Box ist an ein anderes Netzwerk angeschlossen als die Anlage (nur, wenn Box und Anlage nicht direkt miteinander verbunden sind)
  • Es wird bereits ein Twisted-Pair-LAN-Kabel verwendet, aber der Cross-Over-Adapter wurde trotzdem draufgesteckt → dann bitte ohne Cross-Over-Adapter verbinden
  • LAN-Kabel ist defekt
  • Cross-Over-Adapter ist defekt
  • LAN-Buchse auf Box ist defekt
  • LAN-Buchse auf Anlage ist defekt

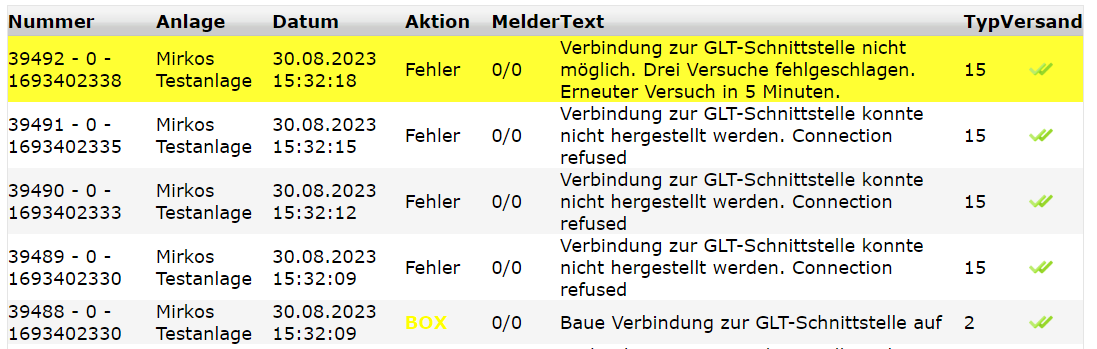

Meldung „Verbindung zur GLT-Schnittstelle konnte nicht hergestellt werden. Connection refused"​

Connection refused in der Meldungsliste

Mögliche Ursachen:

  • Das Häkchen „die Wartungsbox soll von DC3500 überwacht werden" ist nicht richtig gesetzt
  • GLT wurde im Programmiertool dpt noch nicht bestätigt
  • GLT-Lizenz wurde nicht vom USB-Dongle auf die Anlage übertragen
  • Die Box verbindet sich mit einem anderen Gerät, welches zufällig dieselbe IP-Adresse hat, welche als Anlagen-IP eingestellt ist
  • Bei neueren DC3500 mit konfigurierbaren Ports ist an der Anlage ein anderer Port eingestellt als 55773 (ohne Überwachung) bzw. 55774 (mit Überwachung)
