RS485-Extender​

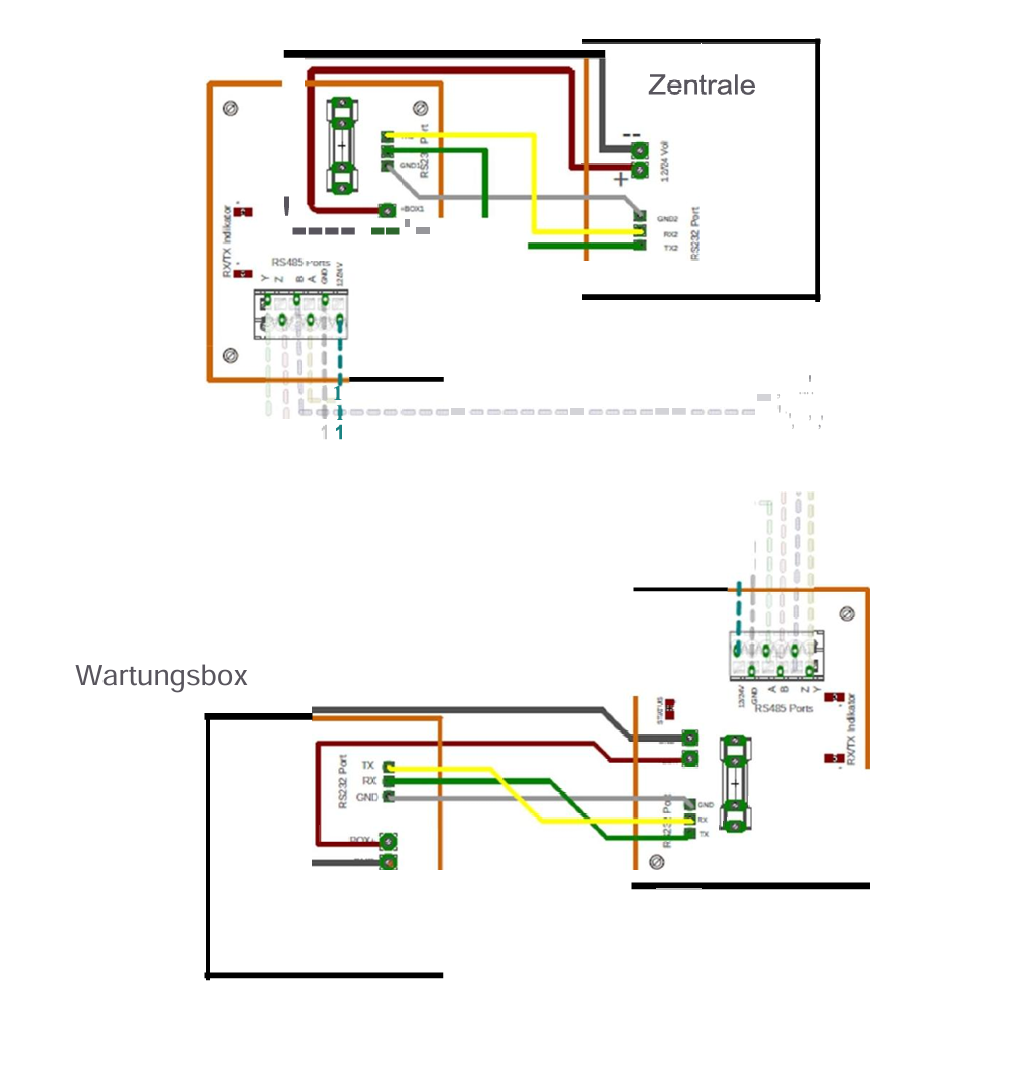

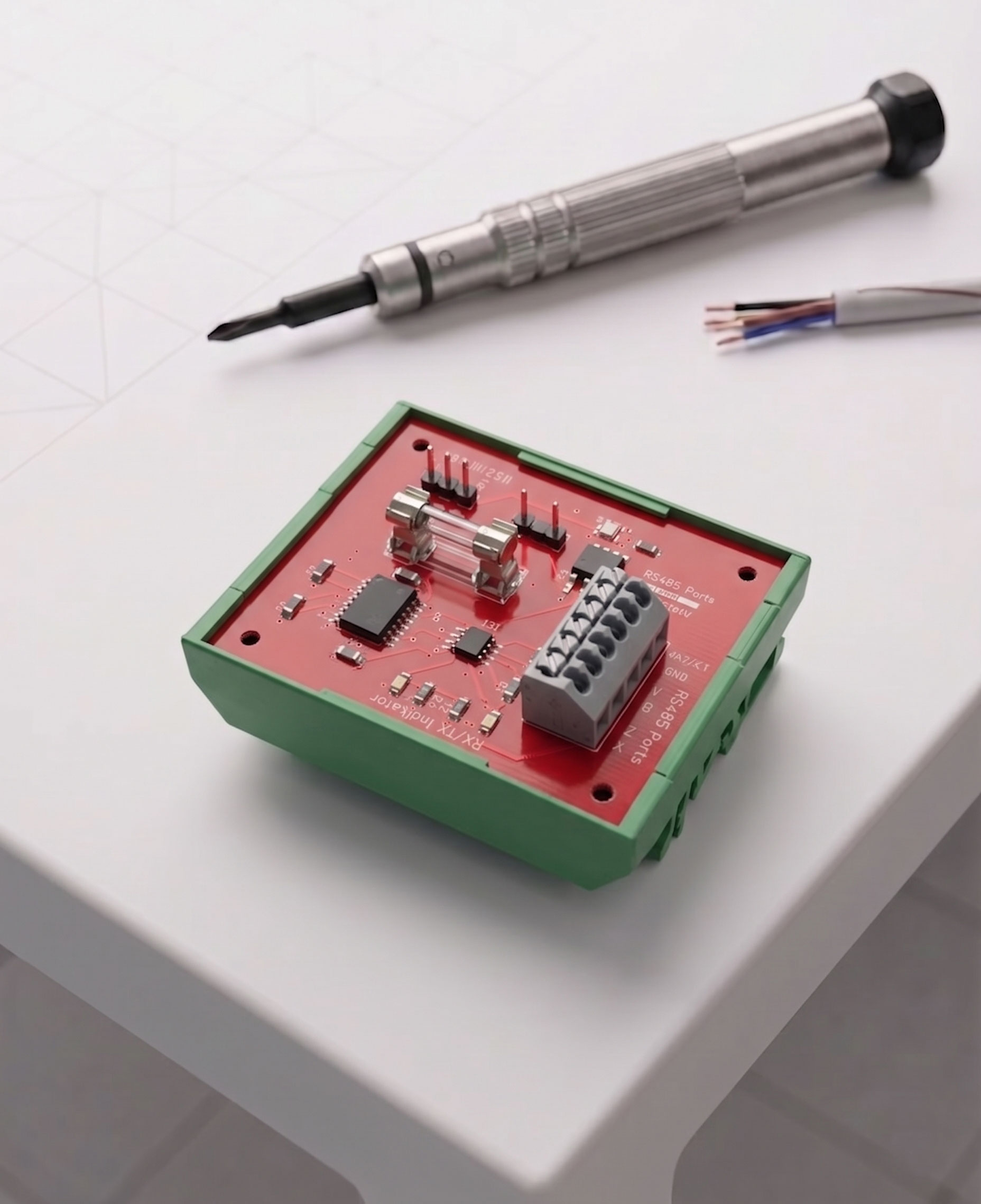

Der RS485-Extender ist eine Lösung zur Erweiterung der Reichweite von RS485-Verbindungen. Diese Dokumentation erklärt die Verwendung und Installation des Extenders. RS485-Extender RS485-Extender Verbindungsdiagramm 1

Funktionsweise​

Der RS485-Extender unterstützt sowohl Full-Duplex als auch Half-Duplex-Betriebsmodi und ermöglicht es, lange Kabelstrecken zu überbrücken und dabei die Signalintegrität zu gewährleisten.

Full-Duplex Modus​

Im Full-Duplex-Modus können Daten gleichzeitig in beide Richtungen übertragen werden. Dies erfordert 4 Leitungen (TX+/TX-, RX+/RX-).

Half-Duplex Modus​

Im Half-Duplex-Modus werden Daten abwechselnd in beide Richtungen übertragen. Dies erfordert 2 Leitungen (D+, D-).

Verbindung mit Wartungsbox​

Der RS485-Extender kann problemlos mit der Wartungsbox verbunden werden, um längere Distanzen zwischen Zentrale und Wartungsbox zu überbrücken. Die Standard-Steckverbindungen der Wartungsbox sind kompatibel mit dem Extender.
